в стандарте на систему с пилот-тоном нормируются следующие параметры: частота пилот-тона 19 кГц±2 Гц;

девиация частоты передатчика пилот-тоном 8-10% от максимальной девиации;

поднесущая частота 38 кГц находится б фазе с пилот-тоном. Это означает, что в моменты, когда напряжение пилот-тона пересекает ось времени (т. е. проходит через нуль), напряжение подиесущей пересекает эту же ось снизу вверх;

поднесущая частота после модуляции подавляется настолько, чтобы она модулировала несущую передатчика не более чем на 1 % от максимальной девиации частоты;

суммарная девиация частоты передатчика от сигналов А + В я А-В не превышает 90% максимальной девиации. . i4

На рис. 8.2 показана структурная схема приемио-передающего тракта по системе с пилот-тоном. Суммирующе-вычнтающая матрица Mi создает сигналы

БП I

ЗВкГц

Передатчик

Рис. 8.2. Структурная схема приемио-передающего тракта по системе с пилот-тоном

Приемник

\КСС

ЗЗкЩ

ФНЧ-А

ФНЧВ

А + В и А-В. Затем сигнал А-В модулирует несущую 38 кГц в балансном модуляторе БМ. Несущая получается путем удвоения частоты пилот-тона, образующегося в кварцевом генераторе КГ. В суммарный тракт вводится блок задержки БЗ, компенсирующий задержку сигнала А-В во времени в БМ. Затем сигнал А + В, пилот-тон и продукты модуляции поднесущей сигналом Л-В суммируются в нужных соотношениях, и образовавшийся КСС модулирует УКВ передатчик.

На приемном конце КСС снимается с выхода частотного детектора приемника. Фильтр Ф выделяет пилот-тон, из которого путем удвоения частоты образуется поднесущая. В балансном детекторе БД происходит выделение разностного сигнала. Этот сигнал поступает на матрицу М. На нее же поступает КСС, низкочастотная часть которого представляет собой суммарный сигнал В результате суммарно-разностного преобразования получаются сигналы Л и В, которые после фильтров нижних частот (для отделения надтональной части) поступают на звуковой тракт приемника.

На структурной схеме изображен вариант с суммарно-разностным методом кодирования и декодирования КСС. Однако, в принципе, возможно применение любого из методов, рассмотренных в § 5 4 и 6 6.

В системе с пилот-тоном очень важно при восстановлении поднесущей получить нужную ее фазу. При неточном фазировании поднесущей вместо AM колебания получается АЧМ колебание, а после детектирования образуются переходные и нелинейные искажения. Так, можно показать, что при ошибке по фазе

подиесущей на ф переходное затухание оказывается равным 3 = 20 lg(ctg-)

При ф = 20° переходное затухание падает до 30 дБ. Еще более точной должна быть фаза пилот-тона, так как при удвоении его частоты ошибка по фазе также удваивается. РТапример, при сдвиге фазы пилот-тона на 45° поднесущая сдвигается на 90°. При этом Р = 0, т. е. передача становится монофонической.

Особенностью системы с пилот-тоном является также опасность появления искажений из-за попадания в область частот пилот-тона гармоник звукового

R1WK

RdSWOK

WO \ВыхоА

3300 3900 г,¥к

т1-гз;гБ-т ктзт n-rs кпзози

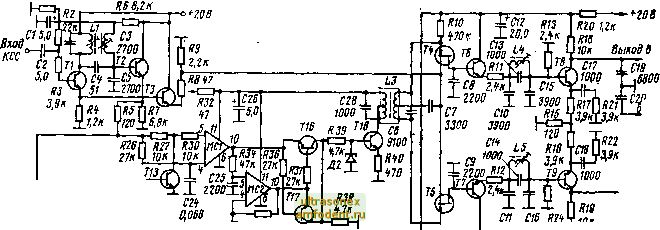

Рис 8 3 Стереодекодер СД-АЭ-2 по системе с пилот-тоном

© Kononovich

djvued by roman efimov 1 г/Б/гООЗ http : www.f a rl e p. n elTm m в n

сигнала A + B. Так, вторай гармоника частоты 9,5 кГц илн третья гармоника 6,33 кГц оказывается равной 19 кГц н, когда она значительна, происходит сбой синхронизации , создающий искажения. В советской системе стереофони- ческого вещания пилот-тон отсутствует, а поднесущая 31,25 кГц лежит настолько далеко от спектра звуковых частот, что влияние гармоник этих частот не-S заметно.

Передача по системе с пилот-тоном занимает большую (примерно на 15 л) полосу частот в эфире. Это связано с более широким спектром модулирующих частот (верхняя частота 53 кГц, в советской системе 46,25 кГц). По этой же > причине система с пилот-тоном характеризуется несколько худшими защитными отношениями По качеству воспроизведения программ н по отношению сигнал/шум обе системы примерно одинаковы.

К преимуществу системы с пилот-тоном следует отнести то, что в этой системе восстановление поднесущей происходит в отдельном тракте, через который не проходит КСС Это облегчает реализацию стереодекодеров с переключение и с перемножением сигналов Однако с появлением интегральных операционных усилителей эта задача просто решается и в системе с полярной модуляцией, как было показано в § 6 6.

На рис 8 3 показана принципиальная схема переключающего стереодекодера по системе с пилот-тоном. Правая часть схемы (от R39 и далее) практически полгюстью повторяет описанный в гл 4 стереодекодер по советской системе стереовещания. Левая часть схемы представляет собой устройство для выделения пилот-тона 19 кГц (контур LI, СЗ, транзисторы Г/ и Т2), усилитель н удвоитель частоты пилот-тона (интегральные схемы МС1 и AfC2, транзисторь Т16 н Т/7) и систему индикации и автоматики (транзисторы TW-Т11).

Основной КСС подается на схему переключения через эмиттерные повторители TI и ТЗ. Выделенный пилот-тон подается на схему индикации и автоматики через конденсатор С2]. Ручное и автоматическое управление режимами Моно и Стерео производится путем подачи управляющего напряжения на базу транзистора Т13.

Иногда возникает задача переделки стереоприемника по системе с пилот-тоном на прием передач по системе с полярной модуляцией. Как правило, такие приемники рассчитаны на УКВ диапазон 88-104 (илн 88-108) МГц. Поэтому прежде всего в них должен быть заменен или перестроен на диапазон 66- 73 МГц блок УКВ. Перестройка блока УКВ обычно несложна и заключается в перестройке контуров гетеродина и тракта высокой частоты и сопряжении их настроек в соответствии с новым диапазоном частот. Полоса пропускания тракта ПЧ приемников по системе с пилот-тоном более широкая (на 15-20%), чем это требуется для системы с полярной модуляцией. Это ие играет существенной роли, поэтому тракт ПЧ с частотным детектором может быть оставлен в прежнем виде.

Основная сложность переделки приемника - в стереодекодере. Стереодекодеры по системе с пнлот-тоном обычно выполняются по схеме с переключением. Сам переключатель и следующая за ним цепь звуковых частот могут быть использованы без существенных изменений для системы с полярной модуляцией. Однако практика показывает, что обычно проще заменить стереодекодер целиком, чем переделывать его с одной системы на другую. Естественно, что после всех переделок и замен элементов приемник следует проверить и отрегулировать иа прием передач в диапазоне 66-73 МГц и на максимальное разделение кана-.тов при стереоприеме.

8.2. Стереофоническое сопровождение телевизионных передач

Широкое распространение стереофонического воспроизведения звука как в виде грамофонных и магнитофонных записей, так и с помощью УКВ радиовещания привело к тому, что некоторая часть слушателей привыкла вос-1риинмать монофоническое звучание как неполноценное. Так как телевизионные программы содержат большой процент музыкальных и музыкально-драматических передач, естественно желание телезрителей услышать их также в стереофоническом звучании. Экспертизы показали, что среди тренированных экспертов
