логию TDD (дуплексный режим связи при временном разделении). Как блок радиопорта (RPU), так и абонентский блок используют одинаковые частоты для передачи и приема.

Данная технология устраняет необходимость занимать две отдельные частотные полосы: одну для восходящей связи, другую для нисходящей. Используется протокол связи TDM/TDMA (мультиплексирование с временным разделением каналов/ множественный доступ с временным разделением): для передачи в нисходящем направлении (от блока радиопорта RPU к абоненту) - TDM (временное разделение каналов), а для передачи в восходящем направлении -TDMA. Во время вызова один из свободных каналов назначается абоненту динамически. Каждый блок радиопорта обрабатывает одновременно 8 вызовов, т.е. могут быть обслужены десятки пользователей. Их число зависит от абонентской нагрузки и требуемого уровня обслуживания (GOS).

Важной особенностью системы MOW является возможность разместить вместе несколько блоков радиопортов для достижения лучшей концентрации. Совместное размещение двух блоков радиопортов увеличивает емкость до 16 радиоканалов, и до 126 абонентов могут обслуживаться с теми же значениями нагрузки и GOS, что приведены выше.

Вьюокое качество передачи речи, также как и многие другие услуги и атрибуты, включая данные в полосе передачи речи, ЦСИС (цифровая сеть с интеграцией служб - ISDN), прозрачность системы для передачи сигналов и т.д., достигаются с помощью цифровой передачи по системе и непротиворечивой работы радиоканала. Система использует кодирование речи со сжатием АДИКМ (при скорости передачи 32 кбит/с), что соответствует требованиям МСЭ (ITU) для услуг с международным качеством передачи речи. Используя соответствующие команды конфигурации, система поддерживает также назначение 64 кбит/с свободного канала ИКМ абоненту или даже 144 кбит/с средств ЦСИС.

Система MGW обеспечивает повышенные характеристики скрытности и достоверности передачи информации по сравнению с обычными системами проводной связи. Процесс обеспечения безопасности автоматически выполняется на абонентском блоке при инициировании каждого вызова при гарантии, что он выполняется только на допустимом и зарегистрированном оборудовании. Использование перестройки частоты, направленных антенн и цифровая передача делают перехват определенного вызова практически невозможным, даже с помощью сложного оборудования перехвата.

Система связана с коммутационной сетью через соединительные линии типа Е1 (2,048 Мбит/с), использует характеристики концентра-

ции коммутатора и, следовательно, обеспечивает более эффективное решение по необходимым затратам. Обычно блок управления радиопортом (RPCU) устанавливается на местной АТС, однако стандартный интерфейс 2,048 Мбит/с делает возможной дистанционную установку RPCU на штативах на улице, в кабинах с использованием стандартного транспортного оборудования. Система MGW может быть связана с местной АТС через блок аналогового интерфейса (AIU), который преобразует соединительную линию 2,048 Мбит/с в стандартную двухпроводную линию с замыканием шлейфа. Когда интерфейс местной АТС заменяется цифровым, связь MGW с новым цифровым интерфейсом модифицируется простым удалением блока AIU-120.

Более того, благодаря встроенной прозрачности системы абонент немедленно получит все дополнительные услуги, обеспечиваемые цифровой АТС.

Абонентские блоки (блок фиксированного доступа (FAU) или блок мультиплексора фиксированного доступа (РАМ)) допускают подключение стандартного телефона, факса, модема и таксофона в помещениях абонента. В дополнение блок доступа ЦСИС может быть использован для применения BR-ISDN. Поскольку не требуется никаких терминалов специального назначения, система может быть сопряжена с существующей кабельной проводкой и телефонами в помещениях абонента и обеспечивает немедленное предоставление услуг.

Абонентские блоки получают электропитание от местных источников питания в помещении абонента. Обычно блоки содержат перезаряжаемые батареи, обеспечивающие восьмичасовую работу.

Для подведения телефонной услуги к абоненту требуются в основном три блока: блок управления радиопортом, размещаемый на местной АТС или на штативе на улице; устанавливаемый снаружи радиопорт; абонентский блок. Однако система MGW имеет разнообразные блоки построения, дающие возможность устанавливать наиболее затратосберегающие системы, достаточно гибкие для обеспечения наращивания в будущем и изменений. Например, MGW имеет разнообразные абонентские блоки: от единичных до сдвоенных независимых линий блоков фиксированного доступа FAU1 (для согласования одинарной телефонной линии), FAU2 (для согласования двух телефонных линий) и FAU4. Блок фиксированного доступа устанавливается на территории абонента, что обеспечивает одну или две телефонные линии. Блок фиксированного доступа FAU состоит из двух блоков: главного блока (содержащего встроенную антенну, цепи радио- и телефонных интерфейсов), который предназначен для установки вне помещений, и второго блока, содержащего источник электропитания, резервную батарею и гнездо для подключения внутрен-



ней телефонной линии здания. При установке внутри помещения FAU может быть подсоединен к внешней антенне.

RPCU связан с местной АТС по соединительным линиям типа Е1 (2,048 Мбит/с), поддерживающим опциональные протоколы интерфейсов типа CAS-NT, CAS, V5.1 и универсальный протокол доступа V5.2.

В дополнение MGW связан с местной АТС стандартными аналоговыми линиями с замыканием шлейфа через один или несколько блоков AIU-120. Блок AIU-120 концентрирует 120 аналоговых линий в одну 2,048 Мбит/с линию подсоединения к RPCU. Несколько блоков AIU-120 могут обрабатываться одним и тем же RPCU.

Управление системой и сетью. Фирма Tadiran предоставляет мощные средства, которые значительно упрощают задачу эксплуатации и обслуживания системы MultiGain Wireless. Системы управления сетью фирмы Tadiran, которые соответствуют стандартам ITU-TMN, могут использоваться для упрощения эксплуатации и техобслуживания MGW.

Поддерживаются три инструмента управления сетью:

BroadMap - система управления сетью фирмы Tadiran для всех изделий обеспечения доступа, которые могут быть соединены с операционными системами (OS) высших иерархий протоколом TMN-Q3. Рабочая станция BroadMap управляет одной или несколькими системами MGW, расположенными в одном и том же месте или в разных местах, обеспечивая дистанционное управление сетью через сети передачи данных.

OfficeMap - средство управления сетью АТС фирмы Tadiran, для контроля и тестирования всех установленных изделий, для обеспечения доступа в конкретном месте. Одна станция OfficeMap контролирует одну или несколько систем MGW, соединенных звеном местной связи RS-485, находящимся в этом же месте.

СМАР 8000 - средство местного управления фирмы Tadiran (для одиночного элемента сети) для изделий MGW. СМАР 8000 напрямую соединяется с RPCU, позволяя тем самым выполнять управление всей сетью MGW, включая соответствующий блок RPCU и его радиопорты и абонентские блоки.

Средства управления и система MGW поддерживают следующие прикладные виды управления сетью: управление качеством функционирования, управление техобслуживанием, управление конфигурацией, управление безопасностью.

Система MGW предоставляет оператору системы и операционной системе разнообразные средства мониторинга, функционирования и управления.

Базируясь на таких внутренних параметрах системы, как CRC, потеря синхронизации и речевые ошибки, снимаемых со всех цифровых

источников, программа управления функционированием вычисляет и запоминает количество (длительности): ошибочных секунд, секунд серьезных ошибок, минут простоя, общего времени простоя и т.д.

Программа управления техническим обслуживанием, основываясь на стандартах TMN, выполняет следующие функции:

- сбор аварийных сигналов; аварийные сигналы, генерируемые объектами системы, постоянно фиксируются и по ним передаются отчетвокализация неисправностей: всестороннее самотестирование, используемое для изоляции и локализации неисправностей;

- тестирование: множество автоматических и ручных тестов, обеспечивающих тщательное тестирование системы, вкпючает измерения мультиметра, измерение сигнализации и цифровых (аналоговых) тестов по петле;

- фиксирование проблем: аварийные сигналы и другие события регистрируются системой управления, которая позже вызывается для создания отчетов и ярлыков по неисправностям;

- дистанционная инвентаризация: информация относительно установленных блоков, версий их аппаратного и программного обеспечения, физического размещения и т.д.; обрабатывается программой управления инвентаризацией.

Базируясь на стандартах TMN, программа управления конфигурацией выполняет следующее:

- обеспечивает создание и управление контролируемых объекгов, установку и конфигурирование атрибутов объекта, организацию базы данных и т.д.;

- обеспечивает статус и контроль конфигурации - статус сообщений и атрибутов всех определенных параметров;

- устанавливает системы управления, поддерживает процесс установки конфигурации, атрибутов размещения и т.д.

Кроме того, система MGW обеспечивает необходимые меры безопасности при доступе к операционной системе. Важная информация (такая, как атрибуты подтверждения прав на доступ к FAU, базам данных и данные по конфигурации) может быть получена только допущенным к облуживанию персоналом и системой управления. Попытки несанкционированного доступа регистрируются системой как аварийные сигналы безопасности.

19.4. Система DRA

В настоящее время стандарт DECT начинает широко внедряться на российских сетях. Использование этого стандарта разберем на примере оборудования компании Ericsson [1, 7].

1. Системы офисной связи FREESET предназначены для обеспечения качественной связью абонентов внутри одного или нескольких



зданий. В данной системе маломощные стационарные радиоблоки (СР) устанавливаются на этажах офисов, а абонентские установки (АУ) выполняются в виде компактных телефонных трубок (Ericsson DT360). Радиус действия одного радиоблока 200 м, что позволяет пользователям свободно перемещаться во время разговора по всему зданию офиса. Система FREESET может быть развернута и как многосотовая, что значительно увеличивает область ее применения. Она эффективна для использования не только в офисе, но и на крупных предприятиях, заводах и фабриках.

2. Системы сотовой связи. Некоторые модели сотовых телефонов могут работать по двум стандартам одновременно (DECT и GSIVI-QOO).

3. В связи с плохой телефонизацией сельских районов и вьюокой стоимостью работ по прокладке кабеля наиболее широкое применение в России получила система стационарного радиодоступа DRA-1900 (DECT Radio Access). Система оптимально подходит для обеспечения связью сельских и отдельных городских районов, а также может быть использована в любых районах, где затруднена прокладка кабеля. В России DRA-1900 была сертифицирована в сентябре 1997 г. и с тех пор активно внедряется на всей территории страны.

КР-контроллер радиоузла


Местная АТС

MCRLL менеджер субсети RLL

Эксплуатация и техническое обслуживание

Абонентский объект

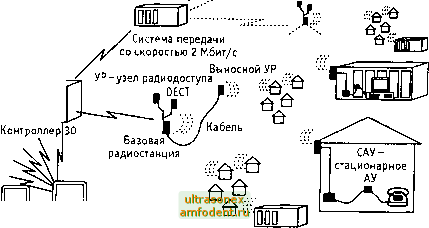

Рис. 19.4. Полная сеть DRA-1900

Система может быть развернута как односотовая с радиусом соты до 5 км и числом абонентов до 600 или же как многосотовая. Стационарные радиоблоки в многосотовой системе могут связываться через РРЛ типа IVIINILINK или через существующие кабельные линии с помощью HDSL-модемов.

Система радиодоступа DRA-1900 состоит из четырех основных частей (рис. 19.4):

1) узла радиодоступа (УР) стандарта DECT;

2) контроллера радиоузла (КР);

3) стационарного абонентского устройства (САУ);

4) менеджера субсети RLL (IVIC). Обычно применяются рабочая станция HP и программное обеспечение, функционирующие в среде UNIX.

Контроллер радиоблока обычно устанавливается в помещении АТС. Между контроллером и местной телефонной станцией используется интерфейс CAS или V5.1 (рис. 19.5). Рабочая станция также устанавливается на АТС, в непосредственной близости от стойки контроллеров радиоблока. Одна рабочая станция способна управлять 16 контроллерами. Интерфейс КР-МС поддерживает передачу со скоростью 4800 или 9600 бит/с согласно протоколу V24. По умолчанию устанавливается скорость 9600 бит/с, которая используется при инициализации, модернизации программного обеспечения и обычной эксплуатации.

Обычные функции вызова в сети доступа реализуются по цепочке: местная телефонная станция - КР - УР - САУ. Рабочая станция МС используется только для контроля и управления сетью. С терминала МС можно конфигурировать платы КР и УР, активизировать и отключать любые из 10 различных несущих частот, используемых радио-

Терминальный сервер -fc

ТСРЛР V.24

ММ Mil

.IJLIO- .

Оборудование, участвующее в заданиях

Местная АТС

Данные

- УР

Данные

Данные

Данные

2 Мбит/с ИКС 2 Мбит/с ИКМ Радиоинтерфейс Аналоговое (CAS) (CCS) DECT сообщение

Рис. 19.5. Интерфейсы между блоками в сети DRA-1900
