УМК ПФ ;----п

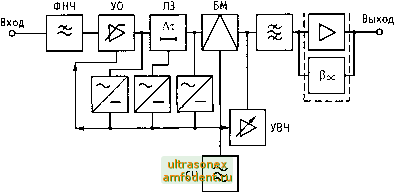

Рис. 5.14. Структурная схема передатчика трехпрограммного проводного вещания типа ПТПВ 500/250

(БМ). Как известно, на выходе БМ несущая отсутствует. Регулируемая несущая вводится после балансного модулятора.

С целью получения минимального коэффициента пульсации напряжения огибающей вещательного сигнала параллельно с основным выпрямителем управляющего звена (УЗ) работают еще два выпрямителя, сигналы на которые подаются с задержкой соответственно на 2,5 и 5 мс. Для устранения возможности возникновения перенапряжений имеется усилитель-ограничитель максимальных уровней (УО).

Аппаратура сельских узлов ПВ. Аппаратура автоматизированного узла проводного вещания ТУПВ-0,25х2 (рис. 5.15) предназначена для сельских радиоузлов, расположенных в зоне приема MB ЧМ станций.

Центральная и районные программы принимаются на MB ЧМ (УКВ) приемника, которые выделяют две основные программы. С помощью декодера (Д) выделяются сигналы управления и дополнительных программ. Сигналы основных каналов и подканалов поступают на коммутатор источников программ (КИП), а сигналы управления - на автоматический переключатель каналов (АПК). Одновременно на КИП заводятся резервные программы: с радиоприемника (например, Ишим ) и от местной студии (микрофонного пункта). С помощью АПК производится дистанционная коммутация центральных, районных и резервных программ.

С КИП сигнал программы поступает на входы УЗЧ, усиливается и поступает на выходную распределительную панель (ВРП), где распределяется по фидерам. На ВРП расположены блоки локализации поврежденных фидеров, блок измерений линий и система переклю-

ТУПВ-0,25х2

- Пр-кУКВ

Пр-к УКВ

Ишим

[ СтуДия \

АКРУ-0

К СТС

Рис. 5.15. Структурная схема сельского радиоузла, оборудованного аппаратурой ТУПВ-0,25х2

чения фидеров с усилителя на усилитель. Далее через блок линейной защиты (БЛЗ) фидеры выводятся со станции. На каждом проводе фидеров БЛЗ смонтированы плавкие предохранители с сигнализацией.

5.5. Системы оповещения населения

Жизнь современного общества невозможна без массового оповещения о надвигающихся стихийных бедствиях, катастрофах, крупных транспортных и промышленных авариях, непредсказуемых действиях маньяков, наконец, о надвигающейся военной угрозе. Исторически для оповещения населения во время войн и стихийных бедствий использовались различные средства: огонь или дым костров, колокольный звон, гудки паровоза (заводские гудки) и др.

Необходимость в массовом оповещении населения страны, региона, города, района города или какого-либо микрорайона обусловливается событиями и, соответственно, задачами оповещения. Сформулируем требования к системам массового оповещения:

1. Максимально полный охват населения на заданной территории независимо от местонахождения каждого человека (дома, в убежище, на улице, на транспорте).

2. Максимально возможная надежность оповещения, живучесть системы оповещения независимо от возможных нарушений энергоснабжения, коммуникаций, от состояния оповещаемых (стресс, мае-



совая паника), от внешних условий (ветер, наводнение, землетрясение, взрывы и т.д.), затрудняющих восприятие звуковой информации.

3. Локализация оповещаемой территории определяется в каждом конкретном случае для уменьшения ненужных волнений населения на безопасных территориях.

4. Постоянная готовность к работе (время подготовки системы оповещения к передаче сообщения не должно превышать нескольких минут для всей охватываемой территории).

5. Задержка в передаче сообщений не должна превышать разумных пределов для всех групп населения.

6. Принятие всех необходимых мер по предупреждению несанкционированного вкпючения системы, в то же время после вкпючения системы при повреждении ее элементов недопустимо самопроизвольное выкпючение.

7. Работа системы оповещения не должна нарушать работу остальных систем жизнеобеспечения населения (транспорта, связи, непрерывных технологических процессов).

Системы оповещения - самые массовые системы, поэтому особое внимание приходится обращать на их стоимость, простоту и затраты на обслуживание.

При благоприятном стечении обстоятельств системы массового оповещения никогда не должны использоваться. Из этого постулата вытекает сложность контроля их работоспособности и желательность интеграции с другими системами массовой информации. Наиболее полно требованиям организации массового оповещения отвечают системы звукового вещания.

Уже в начале второй мировой войны системы ЗВ начали использоваться в качестве систем массового оповещения в Советском Союзе, Великобритании и Германии.

В результате напряженного труда сотрудников Московской городской радиотрансляционной сети за 25 дней до начала Великой Отечественной войны специальной комиссией была принята с оценкой отлично система оповещения Москвы. А через месяц после начала войны в ночь на 22 июля население Москвы было оповещено о налете фашистских самолетов. Эта система, по существу, регулировала ритм жизни города и спасла тысячи человеческих жизней. Она обеспечивала постоянную связь командования противовоздушной обороны, партийных и советских организаций с населением. Даже в самые напряженные дни битвы под Москвой, когда город подвергался интенсивному воздушному нападению противника, рушились линии, не хватало электроэнергии, система оповещения столицы четко выполняла свои функции.

Ленинградцы, пережившие блокаду, с благодарностью вспоминают звуки метронома, ритм которого определял степень безопасности их

жизни, их действия, предупреждал о дикторских объявлениях, уточнявших характер и зону опасности (обстрел или бомбежки в том или ином районе города). Топология радиотрансляционной сети города на Неве в настоящее время определяется предполагаемыми зонами затопления при наводнениях.

Использование систем звукового вещания изменилось от простого объявления по радио или передачи специальных сигналов до передачи кодовых сигналов, приводящих к срабатыванию определенных технических устройств массового оповещения, например уличной звукофикации или звуковых сирен. Современная система оповещения представляет собой комплекс технических средств, использующих все виды связи и передачи массовой информации и объединенных специальными организационно-техническими мероприятиями в дежурном и активном режимах работы.

Принятая концепция массового оповещения. Оповещение населения начинается с подачи громких звуковых сигналов, слышимых на всей оповещаемой территории, которые предваряют речевое сообщение (информацию), конкретизирующее вид и место опасности, пути ее минимизации.

Громкие звуковые сигналы подаются дистанционно управляемыми сиренами, объединенными в локальные (технологические, объектовые) и городские или региональные системы. Электромеханические сирены подробно описаны в справочниках по акустике и до настоящего времени применялись и применяются наиболее широко. Генератор и излучатель звука в этих сиренах приводятся во вращение электродвигателем мощностью 1,5...4,5 кВА. Управление запуском электромеханических сирен хорошо осуществляется по системам городской телефонной связи; основной недостаток таких сирен - сложность обеспечения гарантированного энергоснабжения, определяемого разветвленностью сиренной сети из-за ограниченного звукового давления, создаваемого каждой сиреной (110... 120 дБ). Совершенствование сети сиренного оповещения возможно двумя путями;

- повышением звукового давления, позволяющим на порядок уменьшить количество сирен и, следовательно, обеспечить автономные источники энергоснабжения, упростить систему управления;

- резким увеличением числа сирен с меньшей звуковой отдачей, упрощающим их устройство и позволяющим применять в качестве гарантированного источника электропитания электрохимические источники тока (сухие батареи). Однако сеть управления такими сиренами становится очень разветвленной и громоздкой.

В европейских странах освоены производством и широко внедряются так называемые пневмосирены, работающие от автономного компрессора, приводимого в действие дизельным или бензиновым двигателем. Модуляция воздушного потока осуществляется его про-



хождением через отверстия во вращающихся дисках. Развиваемый такими сиренами уровень звукового давления превышает 140 дБ, частота 2...4 кГц при мощности бензинового двигателя 60...80 л.с. Размещение звуковой головки с рупорами, создающими необходимую (не обязательно круговую в горизонтальной плоскости) диаграмму направленности, производится на высоких (100 м и более) башнях.

Совершенствование элементной базы позволило начать производство малогабаритных простых электронно-механических извеща-телей, достаточно широко применяющихся на объектовых сетях оповещения.

После подачи предупреждающего сигнала включаются все системы массовой информации: радиовещание и проводное звуковое вещание, телевидение, системы телефонной связи и кабельного телевидения. Для оповещения в бомбоубежищах, завалах помимо штатных объектовых систем возможна подача сигналов по проводам сети энергоснабжения.

При звуковом оповещении применяют все известные методы первичной обработки сигналов звукового информационного вещания, повышающие громкость и разборчивость при ограниченных мощностях усилителей и звукоизлучателей или глубине модуляции передатчиков:

- повышение с помощью авторегуляторов уровня относительной средней мощности;

- динамическую регулировку спектра передаваемого сигнала. Помимо повышения громкости и разборчивости такая обработка

уменьшает энергопотребление усилительных устройств, что немаловажно при чрезвычайных ситуациях.

При выборе предпочтительной для массового оповещения системы передачи информации наиболее важной является способность абонентских устройств сохранять работоспособность при обесточи-вании жилищ - способность пассивного приема без дополнительных преобразований сигнала и его усиления. Такую возможность представляют сети проводного вещания, теоретически сети кабельного телевидения, телефонные сети и системы связи на основе сетей энергоснабжения.

Системы звукового вещания, осуществляющие передачу низкочастотных сигналов по сетям энергоснабжения, широко использовались в Советском Союзе до войны 1941-1945 гг., но были разрушены и после войны не восстанавливались. В США ограниченно распространены сети вьюокочастотного звукового вещания по электросетям.

Построение системы массового оповещения на основе телефонных сетей технически весьма заманчиво, так как при полной телефонизации региона позволяет удешевить всю систему оповещения. Построение такой системы прорабатывается в рамках вне-

дрения шести-программного звукового вещания по абонентским телефонным сетям.

Интеграция звукового вещания в системы кабельного телевидения происходит с трудом, но есть надежда, что процесс ускорится и пойдет совместно с внедрением двусторонних (интерактивных) информационных систем, предоставляющих абонентам все виды услуг связи и вещания и позволяющих собирать информацию от всех абонентов сети, из всех жилых и служебных помещений.

Системами звукового оповещения оборудуются практически все виды транспорта: автомобильный, железнодорожный, авиационный, речной и морской. На каждый автобус, поезд, самолет или судно устанавливается проводная система звукового вещания (звукофика-ции), используемая в основном в технологических целях. Работа локальной системы оповещения на транспорте неотделима от технологии использования транспортных средств. Основные сообщения готовятся водителем, машинистом, командиром самолета или капитаном судна.

Формирование сообщений для систем массового оповещения -специфично и весьма ответственно. Принятие решения о важных объявлениях очень сложно, требует вьюокого гражданского мужества, профессионализма в оценке ситуации, зачастую не укладывающейся ни в одну из инструкций. Самый страшный пример - преступная задержка объявления об истинной опасности во время Чернобыльской катастрофы, приведшая к многочисленным человеческим жертвам. Ничто не приводит к панике больше, чем отсутствие правдивой своевременной информации.

Несомненно, что даже в условиях развала народного хозяйства страны уникальные сети звукового вещания и массового оповещения населения, построенные за счет народа и доказавшие свою эффективность, должны быть сохранены.

5.6. Перспективы развития проводного вещания

Преимущество системы проводного вещания перед системой радиовещания состоит прежде всего в отсутствии различного рода помех, которые ухудшают качество радиоприема в диапазонах ДВ, СВ, КБ и MB. Это помехи атмосферного и промышленного происхождения, помехи от других станций, работающих в совмещенном частотном канале. В диапазоне MB существенны помехи, вызванные отражениями радиоволн от многоэтажных зданий со стальным или железобетонным каркасом.

Дальнейшая совместимость проводного вещания с радио- и телевизионным вещанием, очевидно, будет определяться повышением параметров качества каналов и приемных устройств, увели-
