Внешний Внешний аварийный

<° троль сигнал Шина данных/шина управления/шина синхронизации

Оптический Г кабель у

xDSLI TEU

Главный блок

FH-BUS

Блок приемопередатчиков

К антенне

К антенне

-К антенне

Антенно-фидерная система

Рис. П2.7. Структурная схема оборудования BTS

этого интерфейса, который называется улучшенный интерфейс E-Abis (Enhanced Abis). В этом интерфейсе значительно уменьшено влияние джиттера синхронизации, сведены к минимуму задержки передачи и уменьшено число ошибочных битов передачи. Благодаря этому стала возможной реализация Abis интерфейса по спутниковому канапу, т.е. появилась возможность установки базовых станций в самых отдапенных местностях. К другим достоинствам E-Abis также относятся:

- Мультиплексирование 15:1. Это означает, что дпя BTS с менее чем 15 TRU необходим только 1 Е1 на Abis интерфейсе, что приводит к сокращению линий передачи на 10-50 % по сравнению со спецификациями.

- Каждая BTS имеет 8 Е1 и поддерживает гибкую топологию (цепочка, кольцо, дерево, смешанные топологии).

- Интеграция с оборудованием SDH и PDH.

- Передача информации мониторинга окружающей среды.

- Поддержка разных режимов передачи: SDH, PDH, Microwave, Satellite, HDSL, MDSL, E1/T1.

Технологии улучшения качества передачи голоса.

Технология TFO (рис. П2.8). Когда MS вызывает MS, то осуществляется двойное кодирование и декодирование, что снижает качество передачи речи. Дпя решения этой пробпемы испопьзуется технопогия TFO (Tandem Free Operation), когда при вызове одной MS другой не требуется кодирование и декодирование в транскодере (ГС). Для этого требуется обновление ПО транскодера. В результате повышается качество речи и уменьшается энергопотребление транскодером.

ТС тс

Без двойного кодирования/декодирования улучшается качество речи Рис. П2.8. Реализация технологии TFO

Технология AMR. При плохом состоянии радиоканала число ошибок может увеличиваться, что снижает качество передачи речи. Технология мультискоростного кодирования (Adaptive МиШ Rate, AMR) автоматически выбирает наилучший режим кодирования/декодирования в соответствии с состоянием радиоканала, что обеспечивает наилучшее сочетание качества передачи речи и емкости канала. При ухудшенном состоянии радиоканала скорость кодирования речи снижается, чтобы предоставить больше битов для коррекции ошибок и понизить частоту битовой ошибки. В результате даже при не самом лучшем сетевом покрытии можно добиться вьюокого качества передачи речи.

Запатентованные алгоритмы хендовера. Хендовер - одна из самых важных функций мобильной сети связи. Он обеспечивает отсутствие перерывов в сеансах связи при перемещении из одной соты в другую. Хендовер также позволяет упорядочить трафик какой-либо соты. При работе с многоуровневыми сотами оборудование GSM компании Huawei поддерживает 8 запатентованных апгоритмов хендовера. Например, межспоевой хендовер испопьзуется дпя передачи обспуживания вызова, установпенного в соте диапазона 900, в соту диапазона 1800, хендовер с учетом скорости применяется в зависимости от скорости перемещения мобипьной станции дпя уменьшения копичества хендоверов и, соответственно, копичества перерывов в связи.

Контроллер базовых станций BSC М900/М1800. Оборудование этого типа вобрало в себя последние достижения технологии коммутации, оптической технологии, микроэлектроники, компьютерной техники, технологии баз данных. Контроллер базовых станций (BSC) системы М900/М1800 интегрирует управпение коммутацией, передачей и беспроводным доступом. Он представпяет собой открытую сетевую платформу, полностью поддерживающую разнообразнью услуги, предоставляемые системами GSM 900 МГц и GSM 1800 МГц. BSC М900/М1800 - контроллер базовых станций цифровой сотовой системы мобильной связи, который располагается между BTS и MSC в системе GSM. Контроллер BSC М900/М1800 предоставляет два ин-

терфейса, А и Abis. Оба эти интерфейса удовлетворяют спецификациям GSM Phase I и Phase II. BSC используется главным образом для выполнения таких функций, как управление радиоресурсами (RR), управление базовыми станциями BTS, управление мощностью, управление хендовером и создание статистики трафика радиоканалов. Он играет важную роль в организации беспроводного доступа и оптимизации сети.

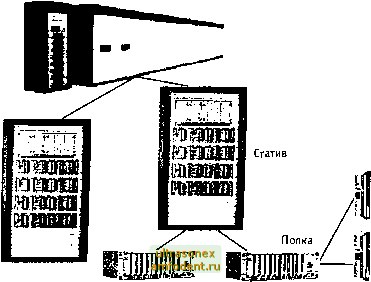

Аппаратная структура контроллера (рис. П2.9). Оборудование контроллера базовых станций системы М900/М1800 создано на базе цифровой коммутационной системы С&С08 и также, как и коммутационная система, имеет модульную структуру. Иерархически эта структура может быть представлена в виде четырех уровней, как показано на рис. П2.9. Нижний уровень - уровень плат, следующий уровень -уровень функциональных блоков (каждый из которых состоит из нескольких плат). Функциональные блоки образуют модули, каждый модуль может выполнять свои функции независимо от других модулей. И, наконец, на основе различных модулей, которые используются в соответствии с необходимостью, формируется собственно контроллер базовых станций с требуемыми функциями и интерфейсами.

Модульная структура облегчает и позволяет сделать более гибкой установку и расширение оборудования BSC. Вводом или удалением функциональных блоков можно добавить/удалить новые функции и

Контроллер ж -w- * базовых станций

Плата

Рис. П2.9. Модульная архитектура BSC М900/М1800

новые технологии, и тем самым расширить область применения системы. При создании BSC М900/М1800 была применена технология сверхбольших интегральных схем (VLSIC), благодаря чему оборудование удалось сделать более компактным, уменьшить потребление энергии и повьюить надежность. Благодаря тому, что на большинстве плат были установлены собственный микропроцессор и микросхемы памяти, существенно упростился сам процесс разработки оборудования, поскольку отпадает необходимость изменения конструкции платы для расширения или изменения функциональных возможностей, так как для этого нужно только загрузить новое программное обеспечение платы.

Аппаратная часть М900/М1800 BSC состоит из административно-коммуникационного модуля (АМ/СМ), базового модуля (ВМ) и центральной базы данных (CDB). Если емкость М900/М1800 BSC не превышает 128TRU, требуется только один модуль ВМ, а потребности в модуле АМ/СМ в этом случае нет. Если емкость BSC превышает 128TRU, необходим модуль АМ/СМ, а число ВМ зависит от самой емкости (максимально можно сконфигурировать 8 ВМ).

Блок транскодера (рис. П2.10). Этот блок выполняет функции кодирования/ адаптации скорости и мультиплексирования и называется блоком TCSM. Скорость передачи сигнала абонента ТФОП по А-интерфейсу - 64 кбит/с, кодирование речевого сигнала абонента GSM по радиоинтерфейсу (между абонентом и BTS) - 13 кбит/с, с применением кодирования RPE-LTP (для расширенной полноскоростной услуги передачи речи EFR применяется кодирование CELP, в этом случае скорость передачи равна 12,2 кбит/с). Скорость передачи между BTS и BSC равна 16 кбит/с, дополнительные биты добавляются с целью обеспечения синхронизации и улучшения качества передачи речи. Таким образом, главные функции TRAU - кодирование и декодирование речевого сигнала и адаптация скорости для обеспечения связи между абонентами GSM и абонентами ТФОП. Помимо этого, блок TRAU осуществляет адаптацию скорости цифрового сигнала и прозрачно передаваемых по А-интерфейсу сообщений сигнализации 0КС7. В BSC М900/М1800 функции кодирования/адаптации скорости TRAU выполняются платой FTC, функции мультиплексирования

TCSM

Рис. П2.10. Структура блока транскодера

- М900/М1800 SSP и М900/М1800 MSC/SSP и М900/М1800 GMSC/SSP, пункты коммутации услуг могут быть автономными и интегрированными;

- C&C08-IP, обеспечивающая множество ресурсов для услуг и функцию динамической загрузки голоса.

Гибкий внешний интерфейс

- Средство для общего интерфейса сторонней базы данных, которое может работать как интерфейс данных оператора с другими организациями-операторами (например банками). Это позволяет легко инициировать подходящие услуги.

- Функция доступа в Internet обеспечивает систему простым пользовательским интерфейсом и обеспечивает хорошую и безопасную среду для попьзователей, подкпючаемых к системе через Internet, обращения к их собственным данным и запроса к требуемой информации.

- Обеспечен открытый и стандартный деловой интерфейс управления, гарантирующий хорошее функционирование услуг.

Мощная обрабатывающая способность

- TELLIN®-SCP поддерживает обработку одновременно 40 видов интеллектуальных услуг.

- Обрабатывающая способность TELLIN®-SCP достигает до 300 CAPS (PPS - услуга предоплаты).

- М900/1800 SSP/IP обрабатывает до 400000 звонков произведенных по услуге предоплаты.

- C&C08-IP поддерживает одновременно 16000 маршрутов голосовых и цифровых каналов.

Развитие мобильной интеллектуальной сети связи TELLIN

- В 1999 году разработан полный набор оборудования мобильной интеллектуальной сети связи, которая отвечает техническим требованиям CAMEL фазы 2.

- В 2000 году разработаны другие интеллектуальные услуги мобильной связи, в дополнение к услуге предоплаты.

- В 2003 году разработана мобильная интеллектуальная сеть связи, которая отвечает техническим требованиям CAMEL PHASE 3.

П3.2. Услуги мобильной интеллектуальной сети TELLIN®

Кроме услуги предоплаты, интеллектуальная сеть TELLIN® предоставляет операторам сетей большое разнообразие услуг мобильной связи. Эти услуги, приносящие выгоду операторам, охватывают комплекс решений, от планирования сети, до программирования операций. Они должны помочь операторам повьюить уровень обслуживания, расширить свои рынки и, как следствие, увеличить свои доходы.

Услуга предоплаты. Услуга предоплаты создает для пользователя пополняемый счет. При этой услуге пользователь звонит как по обычному мобильному телефону. В зависимости от состояния счета пользователя, система решает, установить соединение или нет Если

на счету денег нет, то соединения не происходит. Во время вызова осуществляется мониторинг оставшейся на счете суммы. При опустошении счета соединение разрывается.

Рассматривая общемировые тенденции можно сделать вывод, что введение услуги предоплаты поможет операторам избежать большого отрицательного баланса, что имеет место при обычном режиме работы сети и снизить расходы управления, что проложит путь к победе в конкурентной борьбе. Услуга предоплаты облегчает развитие услуги лизинга мобильных телефонов и удобна для тех пользователей, которым услуги мобильной телефонии нужны на непродолжительное время. Еще одной категорией попьзователей, заинтересованных в этой услуге, будут те, кто желает контролировать свой телефонный счет. Эта услуга изменяет сам подход пользователя к использованию своего мобильного телефона и, тем самым, открывает более широкое видение рынка.

Услуга мобильной рекламы. Эта услуга позволяет предприятиям осуществлять рекпаму своей продукции или услуг посредством мобильных телефонов. Создаются специапьные рекпамные тепефонные номера. Пользователь, звонящий по такому номеру и слушающий рекламное объявление, в качестве поощрения получает опредепенное количество бесппатных вызовов. Эти вызовы оплачиваются рекпамо-дателем. Прослушав рекпаму, можно сразу воспользоваться правом бесплатного вызова или испопьзовать его в другой раз. Если пользователь заинтересовался объявлением, он может поближе познакомиться с продукцией, позвонив на горячую пинию рекпамодатепя. Таким образом, данная успуга выгодна как предприятию, получающему новое средство собственной рекпамы, так и пользователю, приобретающему право на бесплатные звонки и рекпамную информацию. Но больше всех выигрывают операторы связи, так как увеличение трафика сети ведет к более полному использованию ресурсов сети и кардинальному изменению самого характера обслуживания, когда сеть превращается из обычного средства связи в общественную коммуникационную среду, выводя оператора на новые рынки обслуживания.

Услуга скидки за звонок из определенной соты и в определенный период времени. Под этой услугой подразумевается специ-апьное предпожение оператора связи для определенных сот и периодов времени. Во время звонка система проверяет, находится ли пользователь в определенной соте и происходит пи звонок в определенный временной интервал, и на основе этой информации принимает решение о предоставлении скидок. Как правило, число пользователей в этих сотах и в эти периоды времени невелико, то есть дорогостоящее оборудование работает не на полную мощность. Позтому экономически выгодно поощрять пользователя за такие звонки, так как при этом коэффициент использования оборудования растет, что положительно сказывается на доходах оператора связи.
