держит регенераторы 12, 16, преобразователи кодов 13, 17, скремб-леры 14, 18 и суммирующее устройство 15. В состав приемной части оконечного оборудования входят дескремблеры 21, 24, преобразователи кода 20, 23 и регенераторы 19, 22.

Регенераторы служат для восстановления формы, длительности* и амплитуды каждого из символов ЛЦС. При этом регенераторы 12, 16 используются для исправления искажений, вносимых соединительными линиями. Такое же назначение регенератора 10 в ЦСП. Регенераторы 19, 22 исправляют искажения, возникающие при передаче сигналов по РРЛ,

В устройствах 13, 17 ЛЦС преобразуется к виду, удобному для передачи по радиотракту. Чаще всего это преобразование заключается в замене линейного квазитроичного сигнала однополярным цифровым сигналом, что позволяет выделять сигнал тактовой синхронизации с помощью узкополосного ПФ. В отличие от однополярного цифрового сигнала квазитроичный ЛЦС не дает возможности выделения сигнала тактовой синхронизации, так как в его спектре отсутствует дискретная составляющая с частотой f.,.

В некоторых случаях по цифровым РРЛ может передаваться длинная серия О . При этом в двоичном цифровом сигнале появляются постоянная и низкочастотная составляющие, а плотность энергии на тактовой частоте уменьшается. Если такой цифровой сигнал передавать по РРЛ, то на приеме из него будет трудно выделить колебания тактовой частоты, необходимые для нормальной работы регенераторов и других устройств. В результате могут наблюдаться срывы систем тактовой синхронизации по всей РРЛ.

Передача таких цифровых сигналов по РРЛ нежелательна еще и потому, что ухудшает условие электромагнитной совместимости. Действительно, при передаче длинной серии О энергия сигнала на выходе передатчика оказывается сосредоточенной в более узкой полосе, чем при передаче последовательности символов О и 1 . Вследствие чего при работе нескольких РРЛ в общей полосе частот возрастают помехи другим станциям от этого передатчика. Поэтому двоичный цифровой сигнал до поступления на модулятор подвергается специальному преобразованию - скремблированию, в результате которого последовательности нулей и единиц придается квазислучайный характер. Скремблирование выполняется путем сложения по модулю 2 входного цифрового сигнала с псевдослучайной последовательностью (сумма по модулю 2 двух одинаковых символов дает символ О, т.е. 0 + 0 = 0и1 + 1=0, ноО + 1 = 1).

Двоичные цифровые сигналы с выходов скремблеров 14, 18 поступают на сумматор 15, представляющий собой преобразователь кода, в котором каждому возможному сочетанию полярностей и импульсов входных двоичных цифровых сигналов ставится в соответст-

вне определенный выходной уровень в зависимости от принятого кода. Сформированный таким образом многоуровневый сигнал используется для модуляции.

Разделение принятого многоуровневого сигнала на отдельные двоичные цифровые сигналы производится в демодуляторе 25. Дескремблеры 21, 24 выполняют преобразование цифрового сигнала, обратное скремблированию, т.е. восстанавливают сигналы, идентичные входным сигналам скремблера (при условии, что прием без ошибок).

На рис, 11.9 рассмотрена схема цифрового ствола РРЛ, где сначала отдельные двоичные цифровые сигналы объединяются в многоуровневый, которым осуществляется манипуляция. Наряду с этим существуют схемы, где сначала производится манипуляция двоичными цифровыми сигналами нескольких несущих промежуточных частот или СВЧ, а затем эти манипулированные сигналы объединяются. Если же число передаваемых ЛЦС велико, то могут использоваться обе ступени объединения.

11.5. Передача ТВ сигналов по радиорелейным линиям

ТВ сигнал из аппаратной телецентра (с выхода линейного усилителя) по кабелю или по вспомогательной РРЛ подается на модулятор передатчика ОРС. Модулированный радиосигнал через цепочку ПРС ретранслируется к приемной ОРС, где ТВ сигнал выделяется детектором, усиливается видеоусилителем и подается на РТПС. Основное усиление ретранслируемого сигнала на станциях РРЛ осуществляется на промежуточной частоте 70 или 140 МГц.

Наиболее распространен способ совместной передачи ТВ и звуковых сигналов, базирующихся на их частотном уплотнении. Как правило, совместно с ТВ сигналом предусматривается передача двух сигналов звукового сопровождения, например на двух языках, и двух не-

Группа звуковых сигналов

/зв1---/зв4 /пс

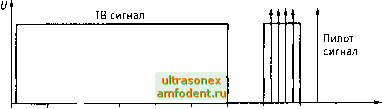

1 ~г 3 4 5 6 7 8 9 /МГц Рис. 11,10. Спектр частот сигналов в РРЛ типа КУРС

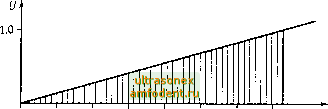

О 1 2 3 4 5 б 7 /-МГц Рис. 11.11. Распределение тепловых шумов в канале связи с ЧМ

зависимых сигналов звукового вещания. Звуковые сигналы передаются с помощью ЧМ поднесущих с девиацией частоты ±150 кГц в диапазоне частот от 7 до 8 МГц (рис. 11.10). Для телеуправления резервированием аппаратуры и контроля ПРС в групповой сигнал ТВ канала вводится пилот-сигнал на поднесущей частоте 8,5 МГц.

На РРЛ используется ЧМ суммарного сигнала. Спектр шума в канале связи с ЧМ имеет форму, близкую к треугольной (рис. 11.11). При этом в диапазоне частот сигналов цветности шумы достигают своего наибольшего значения и их мешающее действие на сигналы, несущие информацию о цветности, сильно возрастает. Поэтому для уменьшения влияния шумов на качество цветного изображения необходимо на передающем конце РРЛ связи увеличить размах сигналов цветности, а на приемном - соответственно уменьшить, чтобы не ухудшать условия совместимости. Естественно, что полный размах сигналов яркости и цветности при этих операциях должен оставаться неизменным. На практике ТВ сигнал, поступающий на частотный модулятор, предварительно подвергается частотным предьюкажениям -размах низкочастотных составляющих ТВ сигнала уменьшается, а вьюокочастотных - увеличивается. Необходимая форма АЧХ предыскажающих и восстанавливающих цепей вйдеотракта представлена на рис. 11.12 [3]. Причем кривые предыскажения и восстановления проходят через нуль на частоте 1,5 МГц. Так как амплитуда высокочастотных составляющих ТВ сигнала обычно мала, то они на передающей стороне усиливаются (уравниваются с низкочастотными составляющими) на 14,5 дБ. При этом увеличивается общий размах ТВ сигнала. Чтобы размахи ТВ сигналов до коррекции и после нее были одинаковы, общее усиление уменьшается на 11,5 дБ. В результате коррекции амплитуды высокочастотных составляющих сигнала увеличиваются на 3 дБ, а низкочастотных - уменьшаются на 11,5 дБ. На приемном конце восстанавливается исходная форма ТВ сигнала. Таким образом, на вьюоких частотах имеет место небольшое увеличение помехоустойчивости по отношению к флуктуационным шумам.

К,р.Ь

8 4 О -4 -8 -12

5 /,МГц

Рис. 11.12. АЧХ предкорректирующей (1) и восстанавливающей (2) цепей видеотракта РРЛ

Меньший размах передаваемых низкочастотных составляющих значительно снижает линейные и нелинейные искажения группового сигнала и позволяет обойтись без схемы ВПС на входе частотного модулятора. Примерно на 15-20 % уменьшаются переходные помехи от ТВ сигнала в канале звукового сопровождения и звукового вещания. Необходимый подъем АЧХ на высоких частотах можно осуществлять как пассивными корректирующими цепями, так и с помощью видеоусилителей с частотно-зависимой обратной связью.

Структурная схема передающей аппаратуры ТВ ствола РРЛ представлена на рис. 11.13. На передающей стороне ТВ сигнап с соединительной линии подается на ФНЧ 1 с граничной частотой 6 МГц. Затем ТВ сигнал поступает на блок 2, в котором осуществляется коррекция группового времени запаздывания ТВ сигнала и предыскажения АЧХ с целью уменьшения уровня низкочастотных составляющих спектра, и на сумматор 3. Сигналы звукового сопровождения U и звукового вещания L/33, уровень которых после соединительных линий устанавливается входными регуляторами 9, 17, поступают на частотные модуляторы поднесущих Го Ю- IS- Затем после ограничителей 11, 19 и ФНЧ 12, 20 поднесущие, модулированные по частоте сигналами L/зв, подаются на сумматор 3. Сюда же поступает напряжение пилот-сигнала U , формируемое гетеродином 13. После сумматора 3 групповой сигнал усиливается усилителем 4 и поступает на групповой модулятор, осуществляющий ЧМ промежуточной частоты 4р = 70 МГц. При этом девиация частоты ТВ сигналом должна быть не более ±4 МГц. Для обеспечения высокой линейности модуляционной характеристики ЧМГ в области частот 70 ± 4 МГц последний строитсяпо схеме вычитания частот 4, и Двух ЧМГ 7 и 21, работающих на частотах и Го2 в диапазоне 300...400 МГц. В этом случае каждый из гетеродинов модулируется путем изменения емкости варикапов 6, 14. Модулирующий сигнал L/(f) через развязывающее устройство 5 пода-

10 11 12

-то J

18 19 20

22 У

Рис. 11.13. Структурная схема передающей аппаратуры ТВ ствола РРЛ

ется на варикапы в противофазе, поэтому частоты генераторов определяются следующими соотношениями:

где Afo(f) - девиация частоты; - постоянный коэффициент. Корректирующие цепи 8, 22 повышают линейность модуляционных характеристик ЧМГ. На выходе смесителя 15 образуется сигнал промежуточной частоты

f.p = fn ~f.2={fo. -02) + 2kU(f) = 70 + 2kit),

который усиливается усилителем 16.

Демодуляция группового сигнала ТВ канала производится в устройстве, структурная схема которого представлена на рис. 11.14. Демодулятор содержит усилитель промежуточной частоты 1 с полосой пропускания AF 27 МГц, усилитель - ограничитель 2, групповой частотный детектор 3, ФНЧ 4, усилитель - корректор ТВ сигнала 5, полосовые разделительные фильтры 6, 7, усилитель - ограничитель 8 и частотный детектор сигнала звукового сопровождения 9.

В данном случае полоса пропускания тракта промежуточной частоты ДЯчм определена исходя из следующего соотношения:

AF,, 1,1(2Afo + 2F ) 27 МГц,

>л

Рис. 11.14. Структурная схема демодулятора группового сигнала

где ДГр - предельно допустимая девиация промежуточной частоты; F x 8,5 МГц - максимальное значение частоты группового сигнала ТВ ствола. ФНЧ 4 выделяет из группового сигнала ТВ сигнал, который затем усиливается и корректируется устройством 5 и подается на вход ТВ передатчика или ретранслятора. Туда же поступает и сигнал звукового сопровождения, который выделяется полосовым фильтром 6 из группового сигнала и демодулируется с помощью устройств 8, 9. Аналогичным способом осуществляется выделение сигналов звукового вещания.

Звуковые сигналы по РРЛ передаются с использованием двойной ЧМ. К достоинствам такого способа передачи следует отнести вьюокую помехоустойчивость звуковых сигналов и простоту схемного выполнения аппаратуры. Нелинейность амплитудной характеристики ТВ ствола РРЛ приводит к образованию высших гармоник и комбинационных составляющих спектров ТВ сигнала и частотно-модулированных звуковых поднесущих. Наиболее опасными являются комбинационные продукты от низкочастотных составляющих спектров ТВ сигнала, главным образом от гармоник кадровой частоты. Эти продукты попадают в спектр частотно-модулированных звуковых сигналов и являются причиной переходных помех из канала изображения в звуковые каналы. Значительная доля переходных помех в каналах звука образуется и от сигнала цветности, особенно при передаче сигналов, соответствующих желтым, зеленым и голубым цветам в ТВ изображении. На передачу звуковых сигналов оказывает влияние также сигнал цветовой синхронизации, расположенный в интервале КГИ и имеющий размах 540 и 500 мВ в красной и синей строках сорт-ветственно. Из-за нелинейных искажений возникают импульсные переходные помехи в звуковых каналах в моменты времени, когда передаются эти сигналы (низкочастотная помеха типа рокот ). Использование режекторных фильтров для подавления сигналов цветовой синхронизации на 6 дБ уменьшает переходные помехи в каналах зву-
