- миниатюризации и повышению эргономических качеств пэй-джеров.

В настоящее время намечается обеспечение возможности ответной сигнализации от абонента, либо о приеме им сообщения, либо о необходимости переадресования вызова и сообщений другим або- нентам. Рассматривается возможность приема пэйджером речевой информации. Разнос между частотами передатчиков в СПР в выделяемых полосах частот лежит в пределах от 2,5...6,5 до 25 кГц.

Особого внимания заслуживает проблема ждущего режима приема сигналов, гарантирующего непрерывную круглосуточную работоспособность пэйджера при минимальном расходе ресурса источника питания. Стремление уменьшить размеры пэйджера вызывает необходимость уменьшения размеров источника питания, что, естественно, приводит к уменьшению его ресурса. Проблема одновременной минимизации размеров пэйджера и увеличения ресурса источника питания решается использованием в пэйджере таймера, работающего в непрерывном микромощном режиме и обеспечивающего автоматическое прерывистое включение пэйджера на время, существенно меньшее длительности выключенного состояния, и периодическим повторением от передатчика в течение определенного времени сигнала вызова. Естественно, при этом срок службы источника питания пэйджера увеличится в число раз, примерно равное отношению длительностей выключенного и включенного состояний.

Надежность вызова обеспечивается увеличением длительности и выбором периода его повторения таким образом, чтобы по крайней мере одно включение пэйджера совпало с передаваемым вызовом. При достоверном совпадении адреса пэйджера, хранящегося в его памяти, с адресом вызываемого абонента приемник сохраняется во включенном состоянии и обеспечивает дальнейший прием сообщения, вводя его в оперативную память.

На экономию источника питания пэйджера существенно влияют синтез алгоритма его работы в ждущем режиме и выбор вида кода. Обычно в пэйджере при работе в ждущем режиме на время его включения остаются обесточенными цепи, потребляющие наибольший ток (в основном это цепи сигнализации); питание на них подается только в случае приема пэйджером предназначенного ему сообщения. Экономии ресурса источника питания способствует и применение в пэй-джерах дисплеев на жидких кристаллах, которые значительно экономичнее светодиодов.

Существенное значение для СПР имеет как выбор способа кодирования вызова и передаваемого сообщения, так и построение декодирующих устройств. При этом разрабатываются коды, которые помимо индивидуального позволяют осуществлять групповой прием вызовов многими абонентами одновременно. Такая информация может

передаваться как произвольно, так и по определенному расписанию, заложенному в память пэйджера с контролем от таймера. Алгоритм работы пэйджера может предусматривать как последовательное запоминание в его памяти поступающей информации, так и автоматическое стирание из оперативной памяти пэйджера ранее введенных в нее сообщений при приеме новых. Разрабатываются коды, позволяющие осуществлять прием наряду с буквенно-цифровыми и кодированных речевых сообщений с акустическим воспроизведением в речевой форме. В оперативную память пэйджера вводится только основное сообщение без служебной и адресной информации, что повышает эффективность использования ее ограниченного объема. Современные коды в СПР позволяют автоматически осуществлять в пэйджере проверку верности принятого сообщения, исправлять ошибки и не записывать в его память ошибочно принятые сообщения.

Контрольные вопросы

1. Приведите функциональную схему радиопередатчика и поясните назначение ее основных узлов.

2. Какими показателями характеризуется радиопередатчик?

3. В чем заключаются особенности работы усилителей мощности (генераторов с внешним возбуждением) радиопередающих устройств?

4. Поясните принцип работы автогенератора.

5. Каким образом обеспечивается стабильность частоты в кварцевом автогенераторе?

6. Приведите структурные схемы синтезаторов частот различных типов.

7. Как можно класси4)ицировать радиоприемные устройства?

8. Какие параметры характеризуют работу радиоприемного устройства?

9. Произведите сравнительную оценку приемника прямого усиления и супергетеродинного приемника.

10. Каким образом возникает зеркальная помеха и как можно ее уменьшить?

11. Каковы особенности построения систем персонального радиовызова?

Список литературы

1. Гершензон Е.М., Полянина Г.Д., Соина Н.В. Радиотехника. - М.: Просвещение, 1986.-319 с.

2. Машкова Т.Т., Степанов СМ. Основы радиотехники. - М.: Радио и связь, 1992 -232 с.

3. Радиосвязь, радиовещание и телевидение / Под ред. А.Д. Фортушенко. - М.: Радио и связь, 1981.-288 с.

4. Радиоприемные устройства / Под ред. Н.Н. Фомина. - М.: Радио и связь, 1996. -512 с.

Глава 3. Системы и сети звукового вещания

3.1. Общие сведения о системе звукового вещания

Система звукового вещания (ЗВ) представляет собой организационно-технический комплекс, обеспечивающий формирование и передачу звуковой информации общего назначения широкому кругу территориально рассредоточенных абонентов (слушателей).

Организацией звукового вещания занимаются ведомства - телерадиовещательные компании (ТРК) и Государственный комитет по связи и информатике (так называется сейчас Министерство связи). В ведении ТРК находятся вопросы подготовки и формирования программ ЗВ, определения суточного объема вещания, последовательности передач во времени, выбора технических средств, предоставляемых Государственным комитетом по связи и информатике для распределения и передачи сформированных программ слушателям. Программы ЗВ готовятся редакциями, телевизионными агентствами, творческими объединениями, специализированными по типу передачи. Здесь осуществляются подбор материалов для передачи, авторов и исполнителей, режиссерские и репетиционные работы. В главных редакциях проводятся все работы до выпуска программы. Отдел выпуска составляет расписание и организует передачу программ. Отдел контроля следит за техническим качеством программ.

Государственный комитет по связи и информатике организует сеть каналов ЗВ на первичной сети связи страны, а также сети радиопередающих средств и проводного вещания (ПВ).

Основные направления развития технических средств ЗВ определяются потребностями общества в получении разнообразных видов информации и сервисных услуг На основании социологических исследований ТРК разрабатывает концепцию развития ЗВ, а Государственный комитет по связи и информатике - прогноз развития технических средств на долгосрочный период. В этих документах планируются этапы развития отрасли. В соответствии с концепцией развития ТРК на период до 2010 г. разнообразные интересы радиослушателей могут быть практически полностью удовлетворены четырьмя программами ЗВ. Эти программы предназначены для абонентов, проживающих на территории России. Кроме того, ТРК создаются программы внешнего вещания, предназначенные для абонентов, находящихся за пределами этой территории. Также формируется отдельная программа для специалистов, работающих за рубежом.

Программы ЗВ представляют собой совокупность передач, составленных по определенному плану и имеющих определенную направленность. Передача - это законченная в тематическом отношении информация, адресованная широкому кругу абонентов.

Система ЗВ построена таким образом, чтобы обеспечивать повсеместное распространение программ в удобное для слушателей время. Территория России имеет большую протяженность и охватывает десять часовых поясов. В этих условиях предполагается, что наиболее удобной будет такая организация вещания, когда одна и та же программа ЗВ одновременно транслируется на территории, охватывающей не более двух часовых поясов. Тогда разность во времени для слушателей этой территории не будет превышать 1 ч. В связи с этим вся территория страны с востока на запад условно разделена на пять вещательных зон - А, Б, В, Г, М. Каждая из зон имеет следующий сдвиг по времени относительно московского, условно принятого за о ч: А - +8 и +9 ч; Б - +6 и +7 ч; в - +4 и +5 ч; г - +2 и +3 ч; М - О и +1 ч.

Из четырех программ ЗВ, формируемых в Москве, программы Ра-дио-1 и Радио России имеют по четыре дубля каждая. Каждый дубль имеет опережающий сдвиг по времени и формируется сначала для зоны А, затем для зоны Б и т.д. В отличие от этого программы Маяк и Орфей распределяются по всей территории страны без сдвигов по времени.

До 1961 г. все программы ЗВ формировались в монофоническом варианте. С 1961 г. началось внедрение системы стереофонического радиовещания.

Система звукового вещания (его техническая база) состоит из следующих функциональных частей (трактов): формирования программ, первичного и вторичного распределения программ; приема программ (рис. 3.1).

Тракты формирования программ (ТФП) звукового вещания подразделяются на головной (Москва), республиканские (столицы республик) и местные (областные и краевые центры). В ТФП осуществляются процессы подготовки и выпуска программ ЗВ, их тиражирование, коммутация по входам соединительных линий к трактам распределения программ, контроль параметров качества, обеспечение надежности функционирования всего комплекса оборудования.

Состав оборудования ТФП определяется числом и объемами создаваемых программ ЗВ. Технические средства ТФП входят в состав радиодомов. Аппаратно-студийный комплекс, входящий в ТФП, помимо центральной аппаратной содержит большое число других аппаратных: студийные, записи, монтажные и радиовещательные. Аппа-ратно-студийные комплексы оборудованы микрофонами, усилителями, магнитофонами, пультами звукорежиссеров, контрольно-измери-

Система звукового вещания

Тракт формирования программ

,§

Тракт первичного распределения программ

£

л а. о

и Q. S

2 11

Тракт вторичного распределения программ

О) >s ш и

с I о п>

Тракт приема программ

i g 1

Рис. 3.1. Составные части системы звукового вещания

? е ё

тельной аппаратурой и аппаратурой коммутации и распределения программ ЗВ,

Местные ТФП, имеющие малый объем местного вещания, содержат значительно меньшее число аппаратных, а функции центральной аппаратной чаще всего выполняет радиовещательная аппаратная.

В настоящее время тракты формирования программ оснащены оборудованием как III (аналогового), так и IV поколений (обеспечивающего автоматизацию процессов подготовки, формирования, выдачи и контроля государственных программ). До 2010 года предполагается полностью перейти на цифровое оборудование V поколения с расширенными технологическими возможностями.

Тракт первичного распределения программ ЗВ представляет собой организационно-технический комплекс, в состав которого входят собственно сеть распределения программ ЗВ, а также системы оперативно-технического управления и обслуживания этой сети.

Сеть распределения программ ЗВ состоит из совокупности каналов ЗВ, организованных в системах передачи первичной сети (наземных кабельных и радиорелейных; спутниковых). Сеть строится по радиально-узловому принципу с учетом административной под-

чиненности территорий и делится на магистральную, внутризоновые и местные.

Магистральная сеть в вещательных зонах М, Г и В организуется, кроме того, по региональному принципу. Регион представляет собой объединение нескольких республик, краев, областей по признакам административно-экономических связей, принадлежности к одной вещательной зоне, структуры магистральной первичной сети. Центры регионов обычно совмещаются с крупными автоматизированными узлами коммутации на первичной сети.

При региональном принципе построения магистральной сети программы ЗВ распределяются от Москвы через центры регионов (ЦР) к областным центрам (ОЦ) каждого региона (рис. 3.2). В вещательных зонах А и Б при административно-территориальном принципе построения программы ЗВ распределяются от Москвы непосредственно к ОЦ.

Внутризоновая сеть строится по радиальному принципу, при котором программы ЗВ распределяются от ОЦ к пунктам установки радиопередающих станций (РПС) и районным центрам каждой области. Местная сеть распределения программ ЗВ организуется также по радиальному принципу. По местной сети программы ЗВ распределяются от ОЦ до сельских станций проводного вещания.

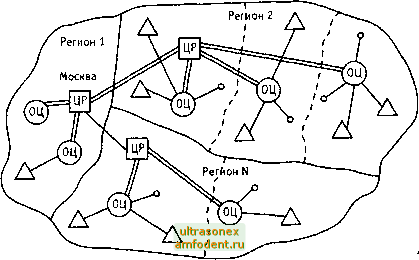

Рис. 3.2. Региональный принцип построения сети распределения

программ ЗВ

: магистральная сеть;.

. внутризоновая сеть;

границы областей; Д радиопередающие станции
