Рис. П1.10. Структура сети управления

Централизованное управление характеристиками сети. В системе осуществляется сбор оперативных данных о рабочих характеристиках всего комплекса оборудования и непрерывный сбор и анализ статистических данных. Графический интерфейс системы позволяет обслуживающему персоналу получать информацию о результатах сбора статистических данных в удобной форме, запрашивать необходимую информацию о состоянии системы и отображать на дисплее информацию об авариях и сбоях в функционировании элементов сети.

Централизованное управление конфигурацией сети. В системе поддерживаются функции отображения, запроса и изменения конфигурации аппаратных средств элементов сети. Графический интерфейс системы позволяет отображать на дисплее конфигурацию стативов, попок и плат. Кроме того, для задания более эффективной конфигурации аппаратных средств обслуживающий персонал периодически получает отчет о сборе статистических данных о конфигурации всех элементов сети.

Система сбора и анализа аварийной сигнализации. Система самостоятельно осуществпяет анапиз аварийных сообщений с цепью выявления взаимосвязи между возникшими авариями и устранения

излишней информации об авариях, выводимой пользователю, что позволяет пользователю точнее и быстрее обнаруживать место возникновения аварии.

П1.5. Услуги в сети CDMA 2000 1Х

Базовые услуги телефонной связи. Оборудование системы CDMA2000 1Х поддерживает все типы базовых услуг, вкпючая голосовую телефонную связь, передачу коротких сообщений и голосовую почту.

Дополнительные виды услуг. Оборудование системы CDMA2000 1Х поддерживает следующие виды дополнительных услуг: идентификация номера, перенаправление вызова, DND (запрет входящих вызовов), CW (ожидание вызова), СТ (переадресация вызова), RFC (удаленное управление вызовами), 3WC (трехсторонние переговоры), СС (конференц-вызовы), SPINA (доступ к PIN абонента), SPINI (перехват PIN абонента) и т.д. Для предоставления в системе дополнительных услуг абонентам используются процедуры активизации услуг, поддержки услуг и управления услугами. Для удовлетворения индивидуальных требований абонентов к услугам в оборудовании М800 CDMA MSC может поддерживаться режим конфигурирования услуг самим абонентом.

Интеллектуальные услуги. Оборудование системы CDMA2000 1Х поддерживает ряд интеллектуальных услуг, вкпючая РРС (предварительная оплата), MVPN (виртуальная частная сеть подвижной связи), FPH (бесплатные услуги телефонной связи) и т.д.

Услуги определения местоположения. При активизации услуги определения местоположения между резидентными прикладными программами подвижной станции и сетевого элемента PDE (узел определения местоположения) передаются данные местоположения. Для поддержки этой услуги необходимо, чтобы через А-интерфейс обеспечивалась передача сообщений ADDS по стандарту TIA/EIA 801. Этот стандарт определяет процедуры передачи указанного типа сообщений и не определяет другие процедуры передачи данных PLD (данные местопопожения).

Услуги пакетной передачи данных. По сравнению с IS-95 большим преимуществом CDMA 2000 IX является обеспечение успуг по передаче больших объемов данных. Традиционные телекоммуникационные услуги будут постепенно интегрированы с Интернетбм (Электронная почта. Всемирная сеть WWW , FTP, электронная коммерция) и информационными услугами (видео-по-требованию, услуги интерактивного видео, медиа услуги), которые требуют существенно более высоких скоростей передачи, большего объема предоставляемых успуг и более открытого интерфейса услуг.



П2. Система подвижной связи GSM М900/М1800 компании Huawei Technologies

П2.1. Тенденции развития сетей стандарта GSM 900/1800 и общая схема построения сети

В настоящее время стандарт GSM является лидером по степени проникновения на территории России. По некоторым аналитическим исследованиям более 85 % всех мобильных пользователей в России подкпючены к сетям операторов, работающих в стандарте GSM 900/1800. Действительно, сегодня стандарт GSM предлагает своим пользователям возможности широчайшего роуминга, огромный выбор мобильных аппаратов разных фирм-производителей, а также достаточно большой набор разнообразных услуг. Вместе с тем стандарту GSM присущ ряд внутренних ограничений. Одним из самых серьезных ограничений является низкая скорость передачи данных в сетях GSM и даже использование технологии наложенной сети пакетной передачи данных GPRS не способно кардинально изменить ситуацию. Достичь действительно вьюоких скоростей, а значит возможностей предоставления услуг, требующих режима реального времени и широкой полосы пропускания, можно только при переходе к мобильным системам третьего поколения (CDMA2000, WCDMA). Тем не менее, поскольку сети GSM продолжают занимать доминирующее положение на рынке услуг мобильной связи, более того, постоянно вводятся в эксплуатацию новые сети этого стандарта, остается актуальным вопрос дальнейшего совершенствования технологии GSM. Сегодня можно выделить несколько основных тенденций в развитии сетей GSM.

На ранних этапах развития сетей подвижной связи оператору было достаточно обеспечить предоставление голосовых услуг и широкое покрытие. Теперь, когда рынок сотовой связи близок к насыщению, борьба за пользователя переходит на качественно иной уровень. По прогнозам маркетологов, основную долю доходов операторы мобильной связи в будущем будут получать не за счет роста абонентской базы, а за счет ввода новых услуг. Прежде всего это услуги, связанные с передачей данных, доступ к Интернет, электронной почте и т.д. В полной мере обеспечить приемлемое качество таких услуг способна служба пакетной передачи данных GPRS [General Packet Radio Service). Операторы мобильной связи в большинстве крупных городов России уже осуществили запуск GPRS в коммерческую эксплуатацию. В планах других операторов построение сети GPRS отнесено к 2003-2004 гг. Качественно иной уровень создания и предоставления дополнительных услуг способна обеспечить система мобильной интеллектуальной сети {Mobile Intellectual Network, MIN). В этом случае

пользователю предоставляется огромный выбор дополнительных услуг, причем их конфигурирование происходит в режиме реального времени. Примеры использования MIN в России пока единичны, но определенный интерес существует в основном у операторов в крупных городах.

Изменения на рынке сотовой связи также отражаются на характере построения сетей. Прежде всего оператору мобильной связи необходимо обеспечить широкое и качественное покрытие. Достичь этого можно за счет установки новых базовых станций. При этом важно не только достичь неких количественных показателей, но и провести качественное сетевое планирование. Если в крупных мегаполисах лучше устанавливать базовые станции большой емкости, то за городом и в сельской местности разумнее использовать мини-базовые станции с 1-2 радиопередающими модулями. Большей гибкости можно достичь при построении двухдиапазонной 900/1800 МГц сети. Здесь появляется возможность использования микросот в нагруженных участках сети и разгрузки диапазона 900 МГц за счет перевода части абонентов в 1800 МГц. Для управления сложной сетью оператору нужно

PSTN ISDN


Inter Gp I PLMN

Gi INTERNET INTRANET

Брандмауэр Pf (Firewall)

GPRS

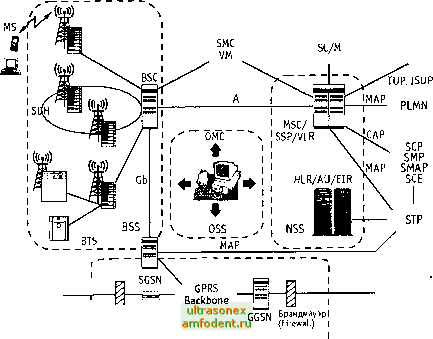

Рис. П2.1. Общая структура сети GSM



использовать централизованную систему управления, которая позволяла бы быстро и гибко вносить изменения в конфигурацию всех элементов сети.

Компания Huawei technologies обладает большим опытом проекти--рования оборудования GSM и построения сетей в этом стандарте. На рис. П2.1 показана обобщенная схема построения сети GSM на базе оборудования Huawei. Всю сеть можно логически разделить на несколько частей: подсистему базовых станций (BSS), подсистему коммутации (NSS), подсистему ТЭ и ТО (ОМС). Кроме того, в отдельную подсистему можно выделить сеть пакетной передачи GPRS.

П2.2. Подсистема коммутации М900/М1800

В цифровой системе мобильной связи GSM подсистема NSS выполняет функцию коммутации и функцию базы данных, необходимую для осуществления управления данными абонента, управления мобильностью и управления безопасностью. Структура NSS состоит из следующих функциональных объектов:

- Центр коммутации мобильной связи (MSC).

- Визитный регистр местоположения (VLR).

- Пункт коммутации услуг (SSP).

- Домашний регистр местоположения (HLR).

- Центр аутентификации (AUC).

- Регистр идентификации оборудования (EIR).

Модули MSC, VLR и SSP обычно комбинируются в один блок, называемый MSC/VLR/SSP; а модули HLR, AUC и EIR - в блок HLR/AUC/EIR.

Мобильный центр коммутации MSC/VLR/SSP М900/М1800.

MSC - это основное коммутационное оборудование в сети NSS, состоящее физически из VLR и логически из SSP. Оборудование обеспечивает функцию коммутации для роуминга мобильных терминалов в пределах области, находящейся под управлением MSC, обеспечивает маршруты для входящих/исходящих вызовов MS, собирает информацию о тарификации, регистрирует область местоположения, осуществляет персональный вызов и управляет трафиком, поддерживает базовые услуги связи и дополнительные услуги.

MSC обеспечивает интерфейсы для связи с BSS, ТФОП и другими объектами сети мобильной связи.

Структура системы MSC/VLR/SSP (рис. П2.2). Оборудование MSC/VLR М900/М1800, как и оборудование BSC, построено на базе коммутационной платформы С&С08, имеет распределенную модульную структуру на основе АМ/СМ. Что касается аппаратной структуры, MSC/VLR/SSP состоит из административно-коммуникационного модуля (АМ/СМ), коммутационных модулей (SM), заднего административ-


WAN/LAN

D Q О

ОМС SERVER

FTAM/FTP


АМ/СМ- Административный/коммуникационный модуль

SM- Коммутационный модуль

VLR- Региар визитного местоположения

IWF- Модуль Inter-Work функций

ECI- Эхоподавитель

ВАМ - Задний админиаративный модуль

РТАМ - File Transfer/Access Management Protocol

BAD - Админиаративный модуль биллинга

Рис. П2.2. Архитектура MSC/VLR/SSP

ного модуля (ВАМ), блока управления биллингом (BAU) и визитного регистра местоположения (VLR).

Особенности системы. В системе М900/1800 MSC/VLR/SSP предприняты комплексные меры для гарантии ее надежности. Здесь приводится список мероприятий, выпопненных для обеспечения надежности системы.

- Платы основных модулей, а также их программное обеспечение зарезервированы, обеспечивая замену неисправных элементов в горячем режиме.

- Распределенная обработка данных.

- Испопьзование рабочего режима с раздепением нагрузки.

- Устройство фпэш-памяти испопьзуется для постоянного хранения программ и статистических данных, обеспечивая извлечение этих данных в случае перегрузки системы в течение не более трех минут.

- Все платы изготовлены по технопогии ASIC, что обеспечивает высокую интеграцию и простоту модупей, а значит и надежность их работы.

Визитный регистр местоположения (рис. П2.3). Встроенный в MSC визитный регистр местоположения хранит информацию обо всех мобильных станциях, находящихся под управлением MSC. Подобного рода информация об абоненте испопьзуется дпя установки исходящего вызова MS, дпя предоставпения базовых услуг, дополнительных услуг, обеспечивает управление мобильностью и поддерживает следующие функции и услуги:
