ную структуру, обеспечивает стабилизацию тока, поддерживает функции централизованного управления.

Все базовые станции соответствует стандартам IS-95A/B и CDMA 2000 IX, т.е. базовая станция может работать как в сетях IS-95, так и в сетях CDMA 2000 IX. Для изменения режима работы базовой станции программно изменяется процедура присвоения каналов, при этом не требуется модификация аппаратных средств. Базовые станции могут объединяться в сети различных топологий, таких как: звезда, цепочка, дерево, кольцо. При организации сети типа кольцо требуется поддержка технологии SDH.

Основным отличием, по которому кпассифицируются базовые станции, является количество несущих на статив (или частотных присвоений - Frequency Assignment, FA).

Максимальное количество несущих на статив достигает 12 в базовой станции BTS3612. То есть один статив может поддерживать до 12 секторов или 12 несущих в ячейке или одна базовая станция в максимальной конфигурации (3 статива) может поддерживать до 36 секторов или 36 несущих в ячейке. Abis-интерфейс базовой станции CBTS3612 организуется на базе максимум 16 линий Е1/Т1 с использованием инверсного мультиплексирования ATM (Inverse Multiplexing over ATM, IMA) для переноса кадров ATM. Сигнализация Abis передается по протоколу AAL5, а трафик Abis - по протоколу AAL2.

Одной из наиболее интересных особенностей BSS CDMA 2000 компании Huawei является использование выносных радиочастотных

Плата распределения ресурсов

{Модуль RF


Soft Site (ODU)

. Щ AirBridge

= 1;

ODU3601C

Антенна

Soft Site

Усилитель

220V AC

- AirBridge ODU3602C

Рис. П1.3. Технология выносных радиочастотных модулей SoftSite

модулей (рис. П1.3). Данная технология продвигается под торговой маркой SoftSite. При подключении к ведущей BTS вынесенных радиочастотных окончаний SoftSite обработка сигналов в основной полосе осуществляется централизованно для всех SoftSite на основной станции. Сигналы на основной частоте и данные технического обслуживания передаются в SoftSite (ODU3601C) по волоконно-оптическим кабелям. Базовые станции SoftSite могут исполняться в нескольких вариантах: для установки на открытом воздухе, в помещении и т.д. Базовые станции SoftSite имеют малые размеры, оснащаются встроенным источником питания и устройствами контроля за условиями окружающей среды и управления температурным режимом. Базовые станции этого типа могут эксплуатироваться в жестких условиях, например на открытом воздухе. Потери на фидерных линиях SoftSite незначительны. Базовые станции этого типа позволяют расширить зону покрытия макроячеек. Включение базовых станций SoftSite по топологии цепочка является идеальным решением для формирования зоны обслуживания вдоль автомагистралей и железных дорог. Последовательно оптическими кабелями могут соединяться максимум 6 базовых станций SoftSites.

Контроллер базовых станций сВЗСббОО. При проектировании системы подвижной связи стандарта CDMA 2000 1Х (CDMA 450) компания Huawei применила уже хорошо зарекомендовавшую себя в сетях GSM схему построения подсистемы BSS с использованием контроллера базовых станций, в отличие, например, от компании Lucent, где BSS CDMA 2000 организована без использования контроллера. Данная схема обладает большей гибкостью при проектировании сложных сетевых архитектур.

BSC выпопняет спедующие функции: Контропь и управление базовыми станциями (BTS), соединение и разъединение по сигналу вызова, управпение мобильностью, обеспечение стабильного и надежного радиоканала для услуг более вьюокого уровня посредством хэн-довера с помощью программных ипи аппаратных средств, регулировка мощности, управпение радиоресурсами. Модуль PCF в основном осуществляет управление соединением пакетной передачи данных. Из-за дефицита радиоресурсов во время пауз в передаче и приеме данных некоторые радиоканалы выключаются, но соединение по про-токопу точка-точка (Point-to-Point Protocol, РРР) при этом поддерживается постоянно.

Система Airbridge cBSC6600 спроектирована в соответствии с версией А стандарта IS-2000 комитета 3GPP2. Она может быть совместима с IS-95A и IS-95B, так что подвижные станции стандартов S-95A and IS-95B могут посылать и принимать вызовы через этот BSC.

BSC спроектирован по результатам всестороннего исследования технологии CDMA. Он может быть легко модернизирован из CDMA



2000 IX В CDMA 2000 1х EV-DO и CDMA 2000 1х EV-DV путем усовершенствования топько программного обеспечения. Таким образом, при будущем развитии всей системы для лучшего обеспечения абонентов услугами операторы могут применять новейшую технологию. Кроме того, для защиты инвестиций операторов в этом проекте предусмотрена минимальная стоимость модернизации аппаратуры -достаточно модернизировать только программное обеспечение.

По интерфейсу А BSC обеспечивает требования стандартов IOS2.4 и I0S4.1: Спецификации взаимодействия интерфейсов сетей доступа 3GPP2 (3GPP2 Access Network Interfaces Interoperability Specification (3GPP2 A.S0001-A). Таким образом, BSC может быть соединен с различным оборудованием MSC третьих производителей, обеспечивая гибкость организации сети.

Интерфейсы. Все интерфейсы, кроме А1/А2 (интерфейсы к MSC), основаны на ATM/IP - протоколах (рис. П1.4).

На физическом уровне обеспечивается поддержка протоколов Е1, STM-1 и GE. Для увеличения пропускной способности в режиме Е1 можно использовать инверсное мультиплексирование поверх ATM (IMA). Пиковая скорость передачи для системы IxEV составляет 2,4 Мбит/с. При использовании IMA потоки Е1 можно объединить для получения требуемой пропускной способности.

Таким образом, при переходе к стандарту IxEV никакого изменения интерфейсов не требуется, поскольку интерфейсы, используемые в системах IX, уже обеспечивают необходимую пропускную способность.

Функциональная схема сВЗСббОО. Центральная коммутирующая часть BSC спроектирована на базе разработанной Huawei платформы широкополосной ATM коммутации. Ее коммутационная способность -

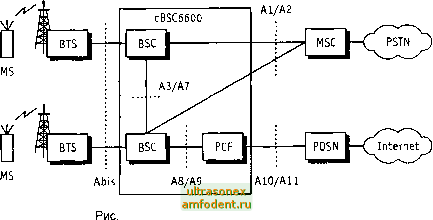

П1.4. Внешние интерфейсы сВЗСббОО

25 G, полоса пропускания объединительной панели сервисного модуля до 2 G.Таким образом, она отвечает требованиям системы CDMA 2000 IX к высокоскоростной передаче данных и может обеспечить гарантированное качество услуг QoS. Она также обеспечивает платформу для усовершенствования BSC от CDMA 2000 IX до CDMA 2000 1х EV-DO и CDMA 2000 1х EV- DV.

Система Airbridge BSC может быть разделена на семь функциональных модулей - базовый модуль обработки, модуль обработки речи, модуль обработки данных, модуль приема спутниковых сигналов синхронизации такта, модуль управления ресурсами, модуль объединенной системы управления и модуль центрального коммутатора. Связи между ними показаны на рис. П1.5.

Базовый модуль обработки. В нем в основном реализуются такие функции, как выбор кадров, распределение сигналов речи и данных и управление сигнализацией услуг.

К/от BTS

К/от MSC

K/otPDSN-

К/от NMS

Ethernet

Базовый модуль обработки

Модуль обработки речи

Модуль обработки данных

Модуль приема спутниковых сигна;1ов синхронизации такта

Модуль управления ресурсами

Модуль объединенной системы управления

Оптоволоконный кабель

Оптоволоконный кабель

Оптоволоконный кабель

Оптоволоконный кабель

Модуль центрального коммутатора

Рис. П1.5. Функциональная схема сВЗСббОО



Модуль обработки речи. Выполняет такие функции, как кодирование речи, эхокомпенсация и обработка линейного уровня сигнализации SS 7.

Модуль обработки данных. В основном реализует функции шифрования абонентской информации, ее трансляцию и кэширование. В системе CDMA 2000 IX узел PCF может входить в состав BSC, поэтому обработка абонентской информации и функции узла PCF могут быть объединены в одной полке, и обеспечение стандартного интерфейса А10/А11 может быть сосредоточено в одной полке. В случае необходимости она может обеспечивать интерфейс А8/А9 для связи с другими устройствами PCF.

Модуль приема спутниковых сигналов синхронизации. Принимает от спутников сигналы опорного синхронизированного такта и выдает одновременно тактовый сигнал 1PPS (1 импульс в секунду) и системное абсолютное время через последовательный интерфейс. Желательно иметь один модуль приема спутниковых сигналов в составе каждого BSC. Это необходимо для реализации некоторых специфических услуг третьего поколения систем подвижной связи.

Модуль управления ресурсами. Обеспечивает периодическую синхронизацию всего комплекса оборудования и управление системными ресурсами. В каждом BSC достаточно иметь только один такой модуль. Он помещен в отдельной полке, которая располагается в коммутационном шкафу BSC.

Модуль объединенной системы управления. В основном выполняет такие функции, как поддержка систем заднего плана и аварийной сигнализации.

Модуль центрального коммутатора. В основном выполняет функции центрального коммутатора, обеспечивает каналы обмена информацией между отдельными полками обработки, обеспечивает полки абонентских услуг системным тактом и выполняет функции посредника по поддержанию рабочего состояния каждой отдельной полки обработки и ее управления.

Модульное построение системы и способность к расширению. В системе Airbridge cBSC6600 может быть максимум один модуль спутникового приемника такта синхронизации (CCRM), одна полка центрального коммутатора (CSWS), одна полка управления ресурсами, 20 полок CBMS, 20 полок ТС (CTCS) и одна полка РМ (CPMS). При этом одновременно может производиться обработка данных 38 400 речевых каналов, что обеспечивает обслуживание 800 ООО абонентов. В каждом служебном стативе может быть максимум три полки, т.е. с учетом шкафа обслуживания системы заднего плана и шкафа коммутатора, всего требуется 16 стативов. Как минимум в системе CBSC6600 должно быть три статива: коммутационный статив, сервисный статив и статив объединенного управления.

П1.3. Подсистема коммутации

Состоит из сетей коммутации каналов и пакетов. Ниже дается описание элементов, входящих в эти сети.

Центр мобильной коммутации сМЗС С&С08 iNet. MSC является основным элементом сети с коммутацией каналов. В качестве центра мобильной коммутации для сетей CDMA 2000 IX (CDMA 450) компания Huawei предлагает одну из своих последних разработок - интегрированную систему коммутации большой емкости, которая выпускается под торговой маркой cMSC для сетей CDMA 2000. Данная система уже хорошо зарекомендовала себя на сетях подвижной связи китайских операторов (China Mobile, China Unicom), где она испопьзуется дпя построения спожных сетей бопьшой емкости как стандарта GSM, так и CDMA 2000. В настоящее время проводится процесс сертификации данного вида оборудования дпя применения в России дпя построения сетей CDMA и GSM.

Как ядро подсистемы коммутации MSC выпопняет спедующие функции: установление вызовов, выбор маршрутов, управление вызовами, распределение радиоресурсов, управпение подвижностью, регистрация местопопожения, управпение хэндоверами. Кроме того, MSC формирует данные расчетов с абонентами, управпяет доступом абонентов к ТФОП и к успугам сети, поддерживает интерфейс с другими сетями по протокопу ОКС № 7.

Динамическая база данных (визитный регистр). VLR обеспечивает хранение временной информации (данные, необходимые дпя установпения вызовов) о попьзоватепях, приписанных к другим сетям и находящихся в данный момент в зоне обспуживания MSC. Поскопьку VLR предназначен дпя хранения данных, необходимых дпя функционирования MSC, конструктивно он объединен с MSC.

Узел коммутации услуг (SSP) принимает запрос на услугу IN, который затем транслирует на SCP. SCP активизирует опредепенный модуль поддержки успуг и информирует об этом SSP. Поспе ответа SSP SCP запускает опредепенную процедуру обработки вызова с предоставпением запрашиваемой успуги. В подсистеме коммутации М800 CDMA MSC узеп коммутации успуг SSP также конструктивно объединен с MSC/VLR.

Архитектура аппаратных средств. Система cMSC состоит из спедующих функционапьных модупей (рис. П1.6):

CNET (центрапьный бпок сетевой коммутации NET): максимапьная емкость бпока - 128к временных канапов, центрапьный бпок NET осуществляет коммутацию канапов. Емкость бпока может изменяться дискретно от 16к до 128к с шагом 16к. Бпок может выпускаться в разпичных конфигурациях.
