Способность обработки 4.800К f.


,

Y

iManager М2000

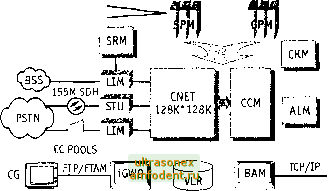

Рис, П1.6. Функциональная структура cMSC

СКМ (1У1одуль синхронизации) обеспечивает синхронизацию всей системы от сети более высокого уровня и распределяет синхросигналы между модулями системы.

сем (модуль управления связью) осуществляет управление передачей данных между модулями MSC.

СРМ (центральный модуль обработки) осуществляет формирование и хранение глобальных данных,

SPM (модуль обработки услуг) выполняет процедуры активизации и обработки услуг и поддерживает линии ОКС № 7/РКА,

SRM (модуль общих ресурсов) поддерживает глобально используемые общие ресурсы, такие как SPD, MFC, СС.

LIM (модуль интерфейса с линией) в основном осуществляет сборку/разборку сервисных данных и сигнальных данных, является оборудованием передачи, обеспечивая интерфейс 128-модульной MSC с другим сетевым оборудованием.

ВАМ (модуль администрирования) выполняет функции О&М (эксплуатации и технического обслуживания), обеспечивает сигнализацию об авариях MSC, поддерживает интерфейсы с терминальным оборудованием операторов для выполнения процедур удаленного/централизованного технического обслуживания.

iGWB (шлюз iGateway с биллинговым центром) отвечает за прием, хранение, формирование биллинговых файлов, поддерживает интерфейс с биллинговым центром.

VLR (регистр временного местонахождения) обеспечивает хранение информации о визитных абонентах, обслуживаемых MSC. Этот логический узел интегрирован в SPM и реализован на базе платы GSPC.


Сеть

MSC/VLR ( сигнализации )~ 0KC7




Business Hall


Рис П1.7. Архитектура cHLR M800

ALM (модуль аварийной сигнализации) обеспечивает подачу звуковых/световых аварийных сигналов в случае аварийного состояния оборудования или при недопустимом ухудшении условий окружающей среды в месте установки оборудования.

Домашний регистр cHLR М800 и центр аутентификации (рис. П1.7). Являясь центральной базой данных системы, HLR хранит соответствующие данные обо всех подвижных абонентах, относящихся к контролируемой им зоне. В центре аутентификации (Authentication Center, AC) хранится информация об алгоритме аутентификации, которая позволяет предотвратить несанкционированный доступ к системе и гарантирует обеспечение секретности при связи подвижных абонентов по радиоинтерфейсу. Физически HLR и АС представляют собой единое устройство.

Система cHLR состоит из следующих основных элементов:

Узел обработки сигнализации (Signaling Processing Unit, SPU), который реализует различные функции обработки и доступа к сигнализации. Платформа структуры аппаратных средств уэла реализована на базе структуры системы коммутации С&С08, которая может быть представлена в пары модулей: модуля коммутации (SM) и модуля администрирования/связи (АМ/СМ).

База данных HLR (HLR database, HDB) реализует функции хранения информации по подвижным абонентам, а также обеспечивает такие функции служебной обработки, как регистрация местоположения, аутентификация, а также операции обработки базовых вызовов и вызовов дополнительных видов обслуживания. Это главная база



данных HLR. Она организована на базе двухуровневой сети с резервированием. Резервирование составных элементов выполнено таким образом, чтобы реализовать максимально возможную степень ее надежности.

Узел управления абонентскими данными (Subscriber data 1\Ла-nagement Unit, SiVIU) обеспечивает функции управления информацией о подписке абонентов. Узел реализован по схеме Сервер/Клиент, причем в сервере выполняется программа сервера SMU. Программа-клиент инсталлируется в РС. Программа сервера SMU реапизует интерфейс бизнес-офисов, в среде которого осуществляется взаимодействие с бизнес-центром.

Виртуальные функции HLR. Виртуальный HLR - это логическая конструкция, создаваемая сетевыми операторами с целью удовлетворить требованиям различных административных областей в части распределения соответствующих сегментов номеров. Виртуальный HLR не существует как физический объект. По существу, все виртуальные HLR - это разбиение HLR на несколько логических HLR.

Виртуальные HLR организуются таким образом, что одному физическому номеру HLR ставится в соответствие несколько логических номеров HLR. В каждом виртуальном HLR управляемые сегменты номеров могут быть установлены в соответствии с требованиями, регламентируемыми правилами управления административными областями. Управление собственно физически существующим HLR осуществляется на централизованной основе оператором. Привилегированный администратор HLR должен установить пароль, права доступа, управляемый сегмент номеров и зону действия каждого из подчиненных операторов. Оператор каждого из сегментов номеров может управлять данными только тех абонентов, которые, в соответствии с установленной конфигурацией, относятся к его сегменту.

Высокая степень надежности: В HLR типа М800 используются профессиональные, общие и систематические меры защиты (рис. П1.8). Для обеспечения полной гарантии надежности функционирования системы предусмотрены спедующие аппаратные и программные средства:

- Жизненно важные компоненты структуры аппаратных и программных средств работают в режиме горячего резерва на уровне плат.

- Технология многопроцессорной избыточности.

- Распределенная обработка.

- Использование режима перераспределения нагрузки.

- Для долговременного хранения программ и статических данных в SPU (узел обработки сигнализации) используется флэш-память. Это позволяет обеспечить время восстановления программ и данных менее 3 минут.

Активная

Активный LAN

SWITCH

Резервная MEM

SWITCH


Активный сервер

Резервный сервер

Дисковый массив Рис. П1.8. Принцип резервирования в архитектуре cHLR

- Для снижения сложности системы и повышения степени интеграции и стабильности работы компонентов платы разрабатывались на базе ASIC технологии.

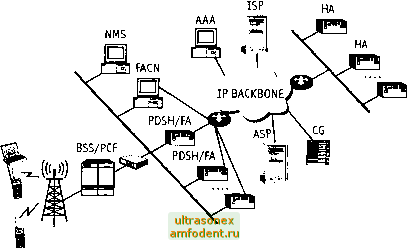

Элементы сети пакетной передачи. Рис П1.9 иллюстрирует структуру базовой сети пакетной передачи данных Huawei CDMA2000 IX. Основной состав системы пакетной передачи данных следующий:


PDSH/FA

HACN

Рис. П1.9. Сеть пакетной передачи CDMA2000 IX



- PDSN (Packet Data Service Node) / узел пакетной передачи данных;

- НА (Home agent) / домашний агент или агент опорной сети;

- RADIUS (Remote Authentication Dial-In User Service Server) удаленная служба аутентификации абонента телефонной линии;

- AAA (Authentication Authority and Accounting) центр аутентификации, авторизации и учета стоимости;

- FACN (Foreign Agent Control Node) узел управления внешнего агента;

- HACN (Ноте agent Control Node) узел управления агента опорной сети.

Узел PDSN является мостом между беспроводными сетями и Интернетом. Функции PDSN заключаются в следующем:

- Создание, поддержание и прерывание соединения мобильного агента.

- Присвоение IP адресов службам Интернета.

- Обеспечение функций FA службам мобильного IP.

В основном, через Интернет поддерживается доступ проводных абонентов к мобильным узлам. После прерывания соединения с мобильными узлами на уровне звена данных информация транслируется непосредственно на пользовательский уровень протокола сети данных. Для служб мобильного IP, PDSN поддерживает стандарт внешнего агента мобильного IP: изменение направления соединения, идентификация доступа в сеть и присвоение НА адресов. PDSN полностью совместим со стандартами третьего поколения (3G).

Узел управления иностранного агента (FACN). Использование узла FACN в базовой сети стандарта CDMA необязательно. Однако при расширении системы FACN может использоваться совместно с несколькими узлами PDSN для объединения основных узлов системы и узлов расширения. FACN обеспечивает IP-адресацию PCF, что позволяет эффективно использовать ресурсы R-P-интерфейса (интерфейс между BSC и PDSN).Использование FACN значительно расширяет возможности систем стандарта 3G.

Агент опорной сети (НА). Основные функции НА:

- прием регистрационного запроса от HACN;

- создание связанных записей о подвижных абонентах;

- установление и прерывание IP-соединения, поддерживаемого PDSN: НА распаковывает данные и передает их в обратном направлении к ISP, а принятые от ISP данные - упаковывает и передает по прямому каналу узлу PDSN,

Узел управления агента опорной сети (HACN). Использование узла HACN в базовой сети стандарта CDMA необязательно. Однако он может использоваться для управления сигнализацией мобильного IP и управления ресурсами НА при расширении емкости системы. Узел HACN отвечает за прием из PDSN информации о регистрации

мобильного IP-пользователя, и передачу ее указанному НА по прямому каналу. Использование HACN значительно расширяет возможности систем стандарта 3G.

Сервер AAA типа RADIUS. Сервер AAA - высокоэффективный RADIUS-сервер, обеспечивающий аутентификацию, учет стоимости базовых и дополнительных услуг. Сервер AAA реализуется на базе SUN SPARC Solaris 7 или более поздней версии.

П1.4. Система управления IManager М2000

Оборудование iManager М2000 является системой управления сетью подвижной связи. Система iManager М2000 выполняет функции централизованного управления и технической поддержки оборудования производства Huawei серии CDMA2000, вкпючая MSC, встроенный шлюз HLR, cBSC/cBTS, PDSN, RADIUS AAA, НА и т.д. Оборудование iManager М2000 поддерживает стандартный интерфейс CORBA с системой сетевого управления более вьюокого уровня. Помимо указанных выше функций оборудование IManager М2000 позволяет в соответствии с реальной конфигурацией сети и требованиями оператора задать такие параметры элементов сети (NE), при которых достигается максимальная эффективность управления сетью и предоставления всего комплекса услуг абонентам сети подвижной связи.

Структура сети управления (рис. П1.10). Все аппаратные средства системы IManager М2000, вкпючая сервер и терминалы, реализуются на базе компьютеров общего назначения. Оборудование, обеспечивающее интерфейс сетевых элементов (NE) и модуля администрирования (ВАМ - Back Administrative Module) для выполнения операций эксплуатации и технического обслуживания, также реализовано на базе обычных компьютеров. Для объединения различных элементов NE в единую сеть могут использоваться различные технологии построения компьютерных сетей.

Если элементы сети располагаются в одном здании, то может быть организована локальная вычислительная сеть (LAN) Ethernet. Если необходимо связать в единую сеть элементы, удаленные Друг от друга, то организуется сеть WAN, т.е. сначала между расположенными в каждом отдельном помещении элементами строится локальная сеть, затем организованные локальные сети соединяются линиями связи через маршрутизаторы. В качестве таких линий связи могут использоваться линии по протоколу Х.25, линии DDN, каналы связи технологии frame relay и временные интервалы линий Е1. Полоса пропускания линий связи выбирается в соответствии с реальной пропускной способностью организованной сети. Благодаря тому, что элементы сети связаны в единую сеть, пользователи могут активизировать системные операции для любого элемента сети с любого терминала.
