Рис. 11.13. Соединители ESCON (фотография предоставлена AMP Incorporated)

который позволяет легко подключить соединитель к преобразователю, но не обеспечивает столь надежной защиты, как конструкция с фиксированным корпусом.

SMA-соединитель

Соединители, использующие накручивающуюся фиксирующую головку SMA- типа, являются наиболее старыми и известными, прошедшими стандартизацию НАТО, военного ведомства США, а также ТЕС (рис. 11.14). Пер-


Рис. 11.14. Соединители SMA (фотография предоставлена AMP Incorporated)



воначально они бьши разработаны компанией Amphenol Corporation в конце 70-х.

Существует два основных вида SMA-соединителей - 905 и 906. В 905-м типе используется прямая насадка, в 906-м - вставка переменного диаметра. Пластиковая направляющая заполняет всю наиболее узкую часть насадки и позволяет правильно сориентировать оси стыкуемых соединителей.

Изначально SMA-соединитель создавался для многомодовых волокон и использовал стальные насадки. В настоящее время они доступны и в одномодовой версии с керамическими насадками. Другие версии удовлетворяют строгим требованиям военного стандарта MIL-C-83522.

Соединители для пластиковых волокон

Соединители, предназначенные исключительно для оконцовки пластиковых волокон, отличаются очень низкой стоимостью и простотой использования. Их часто применяют даже без полировки или эпоксидной смолы (рис. 11.15). Пластиковое волокно может быть обработано с помощью разогретого ножа, без последующей полировки. Закрепление волокна является чисто механическим и обычно представляет собой фиксирование оптической оболочки с помоп1ью зубцов или других подобных приспособлений. Такая установка соединителей требует очень мало времени и существенно меньших навьпсов по сравнению с установкой стеклянного волокна.

Соединители для пластикового волокна могут иметь как специфическую запатентованную конструкцию, так и стандартное устройство типа цифровых аудиосоединителей, специфицированных в стандарте электронной индустрии Японии (EIAJ) RC-5720. Соединители типа ST и SMA также могут использоваться совместно с пластиковым волокном. С ростом применения пластикового волокна в цифровой аудиоэлектронике и других бытовых приложениях оптическое оборудование, без сомнения, будет унифицироваться во все большей степени. В автомобилестроении или системе безопасности стандартизация не так важна.

Неразъемные соединители Сварные неразъемные соединители

Для установки сварных соединителей применяется электрическая дуга, позволяющая сварить два волокна между собой. Сварные соединители позволяют добиваться очень точного, контролируемого компьютером расположения волокон, что, в свою очередь, определяет их чрезвычайно низкие потери на уровне 0.05 дБ. Поскольку установка таких соединителей сопровождается расплавлением волокон, то полностью исчезает проблема обратного отражения. Основным недостатком сварных неразъемных соединителей является высокая стоимость оборудования. Тем не менее, сварные соединители продолжают применяться там, где существуют строгие ограничения на уровне допустимых потерь.



Корпус розетки соединителя

Корпус вилки соеданителя


Перегородка

Корпус розетки соединителя

Корпус вилки соединителя

Вырезы для центровки волокна давлением

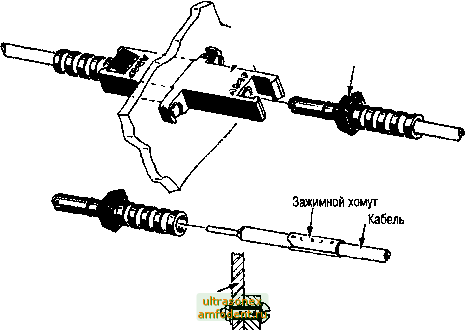

Рис. 11.15. Соединители для пластикового волокна (рисунок предоставлен AMP Incorporated)

Механические неразъемные соединители

в настоящее время разработано несколько видов механических неразъемных соединителей. Все они имеют следующие общие характеристики: легко устанавливаются в полевых условиях, с использованием только простого инструмента и допускают затухание на уровне 0.2 - 0.25 дБ. Некоторые неразъемные соединители являются многоразовыми - термин, в телефонной индустрии означающий, что они Morjrr использоваться повторно. На рис. 11.16 представлен типичный неразъемный соединитель, разработанный компанией Siemens.

В то время как в индустрии по производству разъемных соединителей основной прогресс связан с принятием стандартов для ST, SC или FDDI,
