Передатчик

Симплекс

Приемник

Передатчик

Дуплекс

Приемник

Приемник

Передатчик

Рис. 7.5. Симплексный и дуплексный режимы

ляется дуплексным и позволяет легко разделить его на два провода. Однако одна жила такого кабеля не может обеспечить работы электрической лампочки, равно как и в дуплексном волоконно-оптическом кабеле.

Многожильные кабели

Многожильные кабели содержат более двух волокон. Они позюляют передавать сигнал внутри здания. Волокна обычно используются попарно, что позюляет передавать сигнал в обоих направлениях. Десятижильный кабель, например, позволяет организовать пять дуплексных линий передачи сигнала.

Многожильные кабели часто состоят из нескольких полых кабельных трубок, содержащих одно или несколько волокон. Идентификация волокон в такого рода кабелях производится по трубкам, имеющим цветовую маркировку. Данные трубки располагаются в кабеле вокруг центрального силового элемента из стали или стекловолокна. Такое устройство обеспечивает защиту волокон при изгибе кабеля.

Условия эксплуатации

Конструкция кабеля зависит от его применения. Существует четыре основных вида:

Для легких условий эксплуатации

Для тяжелых условий эксплуатации

Для прокладки в полостях

Для вертикальной проводки

Кабели для тяжелых условий эксплуатации имеют более плотную внешнюю оболочку по сравнению с кабелями для легких условий, что не выдвигает жестких ограничений при прокладке.

Полости - узкое пространство между стенками, под полом и в потолочным перекрытии, часто используемое для проводки сигнальных, силовых и телефонных линий. Обычно в полостях может легко распространиться пламя во время пожара в здании.



Определенные материалы, применяемые для изготовления внешних оболочек, выделяют во время горения вредный дым. Национальный электрический кодекс (статья 770) требует, чтобы кабели, прокладываемые в полости, бьши либо заищщены от пламени специальными средствами, либо имели внешнюю оболочку, изготовленную из плохо воспламеняющихся и выделяюшдх при горении минимальное количество дыма материалов. Underwriters Laboratories (UL) составили спецификацию тестовых испытаний, называемых UL 910 Ste-iner Tunnel. Эта спецификация позволяет определить пожароустойчивость кабелей. Кабели, используемые для прокладки в полости, должны пройти эти испытания и получить сертификат UL на соответствие типу OFNP кабели.

Кабели для вертикальной проводки используются для прокладки между этажами здания. Такие кабели имеют конструкцию, предотвращающую распространение пламени между этажами, и должны проходить тестирование типа UL 1666. Они сертифицируются UL как OFNR кабели.

Разделяемые кабели

Данный тип кабеля состоит из нескольких симплексных кабелей, заключенных в общий экран. Кабель, изображенный на рис. 7.4, содержит две диэлектрические вставки, позволяющие зафиксировать симплексные кабели внутри внешнего экрана, и майларовую оболочку, охватывающую как симплексные кабели, так и диэлектрические вставки. Внешний экран имеет вытяжной нейлоновый трос, что позволяет легко и быстро его снимать. Особенность разделяемого кабеля заключается в независимом использовании составляющих его симплексных кабелей, которые могут иметь разлрганую длину. Кабель данного типа обычно имеет два или четыре симплексных кабеля, хотя возможно и большее их количество.

Внешние кабели

Кабели для внешней прокладки должны соответствовать более жестким окружающим условиям, чем внутренние кабели. Монтаж внешних кабелей производится несколькими способами:

Подвеска: кабель натягивается между телефонными столбами.

Пепосредстветое закапывание: кабель укладывается в отрьпую траншею и

засыпается землей.

Косвенное закапывание: кабель также закапывается в землю, но в специ-

альных кабельных каналах.

Подводная прокладка: кабель укладывается под водой, возможно и трансокеаническое применение.

Кабели данного типа должны быть более прочными и долговечными, так как они подвергается различным экстремальным воздействиям. Большинство кабелей имеет дополнительные защитные экраны. Например, стальная оболочка используется для предохранения от грызунов, которые могут повредить как внешний экран, так и само волокно. В других конструкциях в качестве наполнителя полых кабельных трубок используется гель для вытес-



нения воздуха. Кроме того, наполнение кабельной трубки гелем предохраняет от просачивания воды внутрь кабеля. В отсутствие геля вода может попасть внутрь кабеля, а при замерзании расширится и повредит кабель. Чтобы избежать этого, волокно помеш;ается в плаваюш;ем состоянии внутри трубки, наполненной незамерзаюш;им гелем.

Большинство внешних кабелей содержит несколько волокон. Силовой элемент обычно представляет собой мош;ный стальной или стекловолокон-ный сердечник, хотя иногда используются и тонкие стальные тросы, запаянные во внешнем экране. Большинство многожильных кабелей имеет несколько кабельных трубок. На рис. 7.6 представлены поперечные сечения нескольких типичных кабельных конструкций.

Стандартный кабель с наполнителем Srecor (8 волокон, двойная внешняя оболочка, стальная лента]

Кабель с наполнителем Sieoor Mini-Bundle (43-48 волокон, одинарная внешняя оболочка)


Сердечник с оболочкой из стали ит диэлектрика

Волокно

Заполненный буфер

Промежуточный заполнитель Кевлар Оболочка Стальная лента Оболочка

Седпечник с оболочкой из стали или диэлектрика

Связка волокон Заполненшй буфер

ГЦромежуточный заполнитель

Кевлар Оболочка

Кабель с наполнителем Sieoor Mini-Bundle для прокладки подводой (48 волокон)


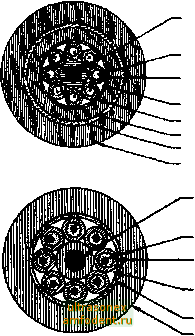

Рис. 7.6. Внешние многожильные кабели (рисунок предоставлен Siecor СофогаИоп)

Сердечник с оболочсой из стали или днапектрика

Связка волокон

Заполненный буфер

промежуточный аалолнитель

Коапар

Оболочка

Стальная лента

Оболочка

Основа волокон заполнителя Оболоча из стальных нитей Асфальтовая оболочка
