апазоне. Размеры для других диапазонов можно взять из таблицы 4. Расстояние между углами согнутых элементов равно 25 мм.

Коэффициент усиления и диаграмма направленности этой антенны аналогичны характеристикам антенны двойной квадрат .

Особенностью антенны является то, что она может быть укреплена на одной несущей мачте. А роль горизонтальных несущих элементов играют сами горизонтальные элементы антенны. Вся система очень компактна и имеет незначительное ветровое сопротивление. Эта антенна для диапазона 10 м имеет максимальный размер (радиус) 1,30 м, для диапазона 15 м - 1,95 м, а для диапазона 20 м - около 2,60 м.

Легкие металлические трубки нужны только для горизонтальных элементов антенны, имеющих длину А /8, а вертикальные элементы, имеющие длину А /4, могут быть выполнены из провода любого диаметра. Для этой цели целесообразно использовать провода, изготовленные из того же материала, что и трубчатые элементы антенны, чтобы между ними не возникало электрической разности потенцивлов.

Вибратор питается сверху, а линия передачи проложена внутри полой несущей мачты. Изоляторы, на которых крепятся вершины углов элементов к несущей мачте, могут быть простой конструкции, так как в этих точках находится минимум напряжения. Есть опыт изготовления для этих целей деревянных изоляторов, прокипяченных в парафине. Несущую мачту обычно наращивают и к ее вершине крепят оттяжки из синтетических материалов, которые поддерживают горизонтальные элементы антенны и тем самым снимают часть нагрузки с точек крепления элементов к несущей мачте.

Настройка антенны производится так же, как и антенны двойной квадрат , с помощью короткозамыкающего шлейфа в рефлекторе.

Интересной особенностью данной антенны является то. что ее легко можно превратить в двухдиапазонную антенну.

Если в антенну, имеющую размеры для работы на 20-метрово диапазоне, в разрыв активного элемента включить, как показано на рис. 22, короткозамкнутый шлейф длиной 5200 мм, то антенна сможет работать и на 40-метровом диапазоне. Шлейф желательно спрятать внутри опорной трубы.

Еще раз вернемся к антенне, показанной на рис. 21.

Встречались случаи, когда зта антенна плохо согласовывалась с коаксиальным кабелем (см. рис. 21). Но выход есть.

С помощью переменного конденсатора, включенного в цепь рефлектора, последний настраивается на максимальное подавление заднего лепестка (рис. 23).

С помощью второго переменного конденсатора, который включен в цепь активной рамки, добиваются минимального значения КСВ в фидере. В этом случае для питания антенны может быть практически применен фидер t любым волновым сопротивлением.

Основные достоинства антенны G4ZU следующие:

1. Отсутствуют крепежные горизонтальные элементы, которые могли бы исказить диаграмму направленности.

2. На участках антенны, находящихся под большим высокочастотным напряжением, не нужны опорные изоляторы, что сводит к ми-



нимуму потери.

3. В участках рамок, по которым протекают сильные токи, стоят трубки относительного большого диаметра, что также снижает активные потери.

4. Усиление антенны не менее 10 дБ.

5. Возможность применения кабеля с любым волновым сопротивлением.




передатчик



Рис. 1.

Рмс.2.

Q о

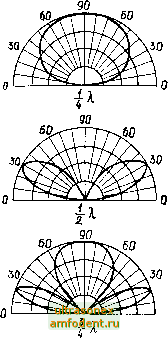

Рис.3.
