Усиление этой антенны на 2-3 дБ больше , чем усиление обычного двойного квадрата.

Этими же радиолюбителями была предложена еще одна конструкция антенны. Как показали измерения, с такими можно получить еще более лучшие результаты.

Рамка такой антенны показана на рис.54.

В этой антенне используются четыре распорки, которые являются чася- г ми рамки. Другие стороны треугольников изготовлены из медной проволоки.

Если удлинить бамбуковыми палками металлические распорки, как по-казанно на рис. 55, то на этой антенне можно разместить рамку обычного квадрата на диапазон 7 Мгц. Чтобы рамки антенны поместились в переметр, их вертикальные стороны изогнуты.

Ниже в таблице приведены размеры для антенны имеющей: 1.Три рамки для диапазона 14 Мгц (рефлектор, вибратор, директор). 2. Две на 7 Мгц (рефлектор и вибратор).


Рис.54.

Рис.55.

При этом на одной общей крестовине расположены оба рефлектора, а на другой - вибратор диапазона 7 Мгц и директор диапазона 14 МГЦ. Расстояние вибратор-рефлетор для 14 Мгц равно 440 см., вибратор-директор 14 Мгц равно 390 см., вибратор- рефлектор для диапазона 7 Мгц равно 830 см.

Размер см

Элементы

Вибратор

Рефлектор

Директор

сопротивление антенны равно 18 ом.

Изходя из этого, антенна на диапазон 7 Мгц может питаться непосредственно кабелем с волновым сопротивлением 50 ом. Антенна на диапазон 14 Мгц может быть запитана кабелем 75 ом через согласующий четвертьволновой трансформатор.

Входное сопротивление антенны на 14 Мгц можно увеличить, если горизонтальные стороны рамок выролнить из трех параллельных проводов с расстоянием между ними 4 см.

По приведенным размерам видно, что антенна довольно таки большая. Зато если антенну изготовить на диапазоны 14 и 28 Мгц, она будет вполне компактной и надежной с механической точки зрения.

При постройке аналогичных антенн следует учитывать, что их необходимо настраивать с ГИР-ом, проверяя резонанс антенны, так как из-за раэличнух факторов частоты элементов могут быть далеки от расчетных.

ЭФФЕКТИВНАЯ АНТЕННА НА ДИАПАЗОН 28 МГЦ

Ниже приводится еще одна антенна, где используется тот же принцим: добавлен кевадрат по вертикаольной плоскости. Эта антенна имеет название Упрощенная щелевая антенна .

Эта антенна представляет собой два квадрата, имеющие общую сторону с точками их питания и общий шлейф и расположенные вертикально один над другим с укороченным расстоянием между вертикальными проводниками. Добавив к этой антенне рефлектор, можно значительно повысить ее эффекивность.

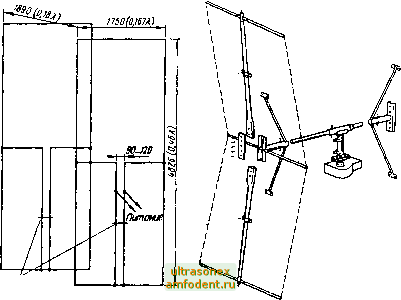

Внешний вид антенны показан на рис.56.

Вертикальные стойки изготовлены из бамбуковых палок. Их можно так же сделать из дерева. Горизональные распорки изготовлены из бамбуковых палок. Элементы антенны выполяются из медного провода диаметром 2-3 мм.


Перемычка

Рис.56.

По своим параметрам эта антенна превосходит двойной квадрат, а по некоторым даже приближается к четырехэлементному квадрат.

Конструкция антенны имеет малые размеры по горизонтали и вытянута по вертикали.

В зависимости от точки подключения входное тсопротивление антенны может изменяться очень сильно, и поэтому для ее епитания можно применить любой коаксиальный кабель.

Перемещая перемычки активного вибратора и рефлектора и точку питания по щлейфам, настраивают антенну на частоту 28,5 Мгц. Для контроля используют измеритель напряженности поля. Перемеща перемычку в активном вибраторе, устанавливают максимум усиления вперед. Изменяя положение перемычки в ре-флекоре, добиваются минимума излучения назад, при этом необходимо чтобы усиление вперед оставалось на прежнем уровне. Перемещая точку питания, находят такое положение, при котором имеет минимум КСВ. Это в свою очередь еще несколько увеличивает усиление антенны вперед.

КСВ правильно настроенной антенны после трехкратного повторения настройки должен быть около 1 на середине диапазона и увеличиваться до 1,2 на краях диапазона.

ТРЕХДИАПАЗОННАЯ АНТЕННА ДВОЙНОЙ КВЛЦРАГ РАОХЕ

Голландский радилюбитель РАОХЕ описал конструкцию антенны, которая является очень простой и удобной с конструктивной точки зрения, сохраняя при этом все характеристики трех-диапазонной антенны двойной квадрат .

Существенные преимущества данной антенны заключаются в том, что вней отсутствуют всякие элементы настройки. В ней также выбрано оптимальное для



всех диапазонов расстояние между вибратором и рефлектором. При настройке необходимо только соблюдать все указанные размеры. В качестве остова этой антенны используется конструкция иэ двух щитов клеенной фанеры толщиной 20

мм, имеющих стороны длиной по 300 мм. Каждый щит имеет Посередине прорезь длиной 150 мм и шириной 20 мм. Эти прорези должны быть сделаны такими (с косыми плоскостями), чтобы при составлении обоих щитов они располагались друг относительно друга под углами 105 и 75 градусов. Также изготовляется прямоугольное основание с размерами 242 на 184 мм, на которое укрепляется данная крестовина. Изготовленный таким образомостов антенны скрепляется винтами и покрывается лаком для предохранения его от коррозии. Для изготовления остова можно применить и другие подходящие материалы, например, сварить из металических листов подходящих по толщине.

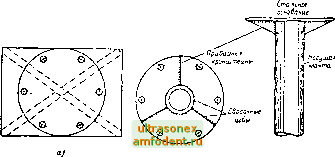

Основание крестовине потом крепится к флянцу толщиной 3-5 мм, который в свою очередь приварен к стальной трубе. Крепление остова антенны к флянцу болтовое.

Конструкция остова показана на оис.57.


-2чг


вид сверху

вид с&иу

Рис.57.

Затем к крестовине крепятся восемь бамбуковых палок длиной по 4,5 метра каждая. Трубки из бамбука можно укрепить с помощью 16 шпилек. Особенно следует обратить внимание, на то, чтобы наклон бамбуковых палок к вертикали состовлял ровно 52,5 градусов. Существует очень простая методика измерения этого угла: для этого берут кусок картона, отмечают на нем угол между сторонами крестовины, равный 105 градусов, и делят его пополам, 105:2-52,5. Затем.соответ-ственно распологая этот шаблон на поверхности сторон крестовины, определяют положения несущих распорок и крепления шпилек.

Крепление несущих бамбуковых палок к крестовине показано на рис.58.

Элементы антенны изготовляют из антенного канатика или медного провода диаметром 4-5 мм. Общая длина всех проводников антенны равна примерно 100 метров.
