коэффициентов усиления и отношения вперед-назад практически не заметны.

Данные оо элементах антеенны для различных диапазонов преведены в таблице.

Расстояние между праводниками шлейфа, а так же между рамкой и проводником соглосующего Г- образного трансформатора состовляет 2,5 см. Конструкция антенны понятна из рис.43 мачта должна быть из диэлектрика, или иметь разбивающие ее изоляторы

Конденсатор Г- согласующего устройства может быть изготовлен из отрезка коаксиального кабеля. Его длину сначало берут с небольшим запасом и постепенно укорачивают в прцессе настройке. После настройки, кабель необходимо (его свободный конец) залить каким либо герметиком. Так же можно применить и переменный конденсатор, который заключают во влагонепроницаемую коробку.

Диэлектрические горизонтальные распорки прикрепляют к прямоугольной плите, котороя может быть выполнена из любого материала. Главное, чтобы она была прочной и выдерживала вес несущих элементов. Концы распорок стягивают двумя растяжками из капронового шнура.

В целом рамки антенны, распорки и растяжки образуют очень прочную пирамидальную конструкцию, котороя способра выдержать значительные ветровые нагрузки.

Интересной особенностью этой антенны является то, что без особого труда можно повысить ее рабочую частоту. Для этого плиту с элементами вращают вокруг мачты. Тогда верхние части проводников рамок, навиваясь на мачту, укорачиваются и резонансная частота антенны повышается. Настроив антенну на требуемый участок диапазона, фиксируют положение плиты относительно мачты.

Размеры антенны показаны на рис.43 даны в таблице.

ТРЕХ-ДИАПАЗОННАЯ АНТЕННА КВАДРАТ .

Интересная конструкция антенны квадрат была в свое время предложена радиолюбителем UAOZI. Эта антенна от традиционной несущей конструкции отличается тем, что в ней применен принцип конструкции типа еж , так и принцип антенны с несущей траверсой.

В этой антенне при длине несущей траверсе всего 4,3 метра, разместить три элемента на диапазон 14Мгц.,4элемена на диапазон 21 и 28 Мгц., окозалосьвполне возможным.

Основные размеры показаны на рис.44,45,46,47. Размеры сторон рамок даны

в таблице.

На рисунках 44, 45, 46, 47, цифра--Директор ми обозначены:

1 - элементы, работающие в диапазоне 14 Мгц.

2 - элементы, работающие в диапазоне 21 Мгц.

3 - элементы, работающие в диапазоне 28 Мгц.

4 - несущая траверса.

Рис.44.

Рефлектор

Вибратор / Директор

Рефлектор \ Вибратор

)Мгц

Диретор

Рис.45, 46.

5 - отрезки труб. Директор приваренные к несущей

траверсе.

6 - бамбуковые шесты.

7 - короткозамк-нутые шлейфы.

8 - капроновые растяжки.

9 - коаксиальные кабели.

10 - мачта. Вторые директо-

ры у этой антенны на диапазонах 21 и 28 Мгц. имеют одинаковую длину с первыми директорами.

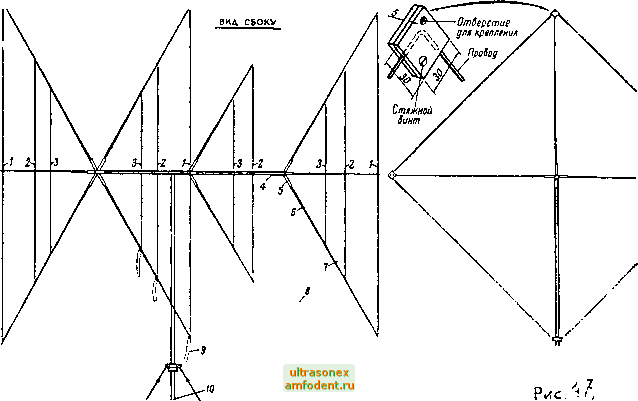

Несущая траверса может быть изготовлена из стальной трубы диаметром 70 мм. к которой привариваются отрезки тонкостенных труб длиной около 0,5 метра. Диаметр надо подобрать такой чтобы в них входили имеющи-

Лиректор

сущих распорок. На этих распорках с помощью изолдяторов укреплены рамки. Каждый изолятор из двух пластин органического стекла толщиной по 5 мм. с просверленными под углом 90 градусов друг к другу торцевыми отверстиями. Диаметр отверстий должен быть равен диаметру применяемого провода. Бамбуковые палки дополнительно раскрепляются капроновыми растяжками. В нижние углы рамок пассивных элементов включены шлейфы, с помощью которых производится настройка антенны.

Общая конструкция антенны ясна из рисунков.

Оргстекло

вид СПЕРЕДИ
