диаграммы направленности (по уровню половинной мощности), равна 60-70 градусов, и она практически не имеет мертвых зон . Также с помощью переключения можно практически мгновено выбрать оптимальное направление на принимаемум радиостанцию, по лучшему отношению сигнал/помеха. Эти возможности смогут удовлетворить в какойто степени желание радиолюбителя иметь антенну раоотаю-щую с большим коэффициентом усиления во всех направлениях.

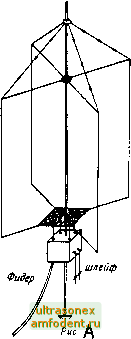

Предлогаемая конструкция построена на базе хорошо известной антенны G4ZU, которая была нами уже рассмотрена. В схему антенны добавлены коммутирующее устройство состоящее из 4 реле. Очень хорошо подходят реле от радиостанций РСБ-5, в практике их еще часто называют люгушками . Схема антенны, схема подключения шлейфа и система управления антенной показанна на рис.36.

Кабель питания антенны и шлейф рефлектора антенны контактами реле Р-1, Р-2, Р-3, Р-4 подключается к рамкам по схеме, приведенной на рис.Зб-Б Вся система упровляется переключателем В-1 на четыре положения, который находится в низу возле рабочего места оператора. Схема показанна на рис.Зб-В.



направление ииниг

Рис S

pi rV-l /-ггУ-! гУп гУп

Рис

Рис.36

Конструктивные данные для каждого конгретного из диапазонов можно .чзять 43 преведенных выше описанных антенн.

При изготовлении антенны, следует учитывать, что проводники, соединяющие (лементы антенны с переключающим устройством, входят в длину рамок. Переклю-(ающее устройство следует заключить во влаго непроницаемую коробку, и его <еобходимо разместить таким образом, чтобы длина соединительных проводников (Vifl всех рамок была минимальна и одинакова. В верхней точке пересечения пр юдников имеется минимум напряжения, по этому там можно применить изолятоо тростой конструкции. Некоторые авторы указывают, что в этом месте можно соеде-



нить элементы антенны с мачтой. Теоретически это верно, но на практике не бывает полной симметрии и в этом случае могут происходить потери.

В случае питания антенны несимметричным коаксиальным кабелем, диаграмма направленности немного косит , что необходимо помнить при ориентировке антенны во время установки. При питании антенны можно применить симметрирующее устройство, но как уже указывалось выше симметрирование в диапазонах коротких волн не обязательно. Настройка антенны практически не чем отличается от настройки антенны Двойной квадрат . Единственно что можно зказать, так это то, что антенну можно настраивать в любом из удобных направлений излучения. При переключении характиристики антенны должны сохронятся, так как геометрические размеры всех рамок одинаковы.

Среди радиолюбителей не прекрощается поиск вариантов антенны с уменьшенными разиерами, но в тоже время сохроняющими свои характеристики по сравнению с полноразмерными антеннами.

АНТЕННА МИНИ-КВАДРАТ .

AHTeHHaMHHH-KBaApaT предстовляет собой антенну типа Двойной квадрат . С указанными на рисунке размерами, она преднозначена для работы на диапазоне 20 метров. Уменьшение размеров рамок двойного квадрата достигнуто включением в них катушек индуктивности. См. рис.37. Общие габариты антенны

меньше, чем у полноразмерного двойного квадрата на диапазон 15 метров. По данным Новозеландских радиолюбителей, при сравнении данного мини квадрата с диполем и вертикальным излучателем длиной 5/8Л при проведении постоянных радиосвязей на трассе Новая Зеландия-Великобритания. По многочисленным оценкам его корреспондентов г(омкость сигналов при переходе с диполя на новую антенну воз-ростала сразу на несколько баллов по шкале S. а при переходе с вертикального излучателя длиной 5/8JI. (лучшей из вертикальных антенн для дальних связей) - примерно на 2 балла. Отношение излучения вперед-назад у антенны мини квадрат состовляет 18 До., то есть лишь немногим меньше, чем у полноразмерного КВАДРАТА Габариты антенны приведены на рис.37. Антенна питается через коаксиальный кабель с волновым сопротивлением 75 ом. Обе рамки антенны имеют одинаковые размеры. Напряжение питания диретора сдвинуто по фазе примерпно на 135 градусов. Оно подоется через двых-проводную фазирующую линию. Для этой цели можно использовать как самодельную линию с воздушной изоляцией, так и ленточный кабель с волновым сопротивлением равным 300 ом. Впоследнем случае расстояние между рамками следует так, чтобы электрическая длина линии осталась прежней. Величина этого уменьшения определяется коэффициентом укорочения используемого ленточного кабеля. Ровно по середине между рамками линия перекресчивается. Катушки L-1 и L-2 наматывают на каркасах из диэлетрика (на пример полистерола) диаметором 45 мм. и содержат соотвтственно 30 и 25 витков провода диаметром 1мм. Шаг намотки - 2,4 мм. Для закрепления витков на каркасах нарезаны канавки с таким же шагом. Указанное колличество витков является ориентировочным. Точное число витков обеих катушек подбирают при настройке антенны. Рамки крепят к несущей траверсе, выполненной из металлической трубы. На концах несущей


Направление максимума излучения


Рис.37.



траверсы находятся два фланца, на которых укреплены распорки, поддерживающие проволочные рамки. Здесь выбрано верхнее расположение фазирующей двух-про-водной линии, по скольку в этом случав она не мешает установке оттяжек для крепления мачты. На рисунке показан вариант выполнения антенны стоящей на одной из своих сторон с катушками расположенными в углах антенны. Из проведенных опытов следует, что при одинаковом удалении катушек индуктивности L-1 и L-2 от земли второй вариатн антенны более эффетивен. Однако в этом случае антенна должна быть поднята примерно на 1,5 метра вышее

При настройке антенны подбором числа витков устанавливают (с помощью гетеродинного измерителя резонанса) резонансные частоты рамок: 14250 Кгц.-основная рамка, 14050 Кгц.-диретор. КСВ антенны не должно привышать 2 во всем любительском диапазоне, достигая значения 1,1 на частоте 14180 Кгц. После окончания насторойки антенны для защиты от воздействия влаги катушки закрывают чехлами или покравают специальными покрытиями. Используя этот принцип, можно построить антенну мини- квадрат для диапазона 40 метров с размерами несколько привышающими габариты полноразмерного двойного квадрата на диапазон 20 метров.

МАЛОГАБОРИТНЫЙ ДВОЙНОЙ КВАДРАТ ,

Большие размеры по вертикали антенны типа Двойной квадрат не редко создают определенные трудности при ее установки. Американскому коротковолновику W1 НХи удалось вдвое уменьшить длину вертикальных сторон рамок. При этом по измерениям автора все основные характеристики получившейся малогаборитной антенны остались примерно такими же, как и полноразмерной.

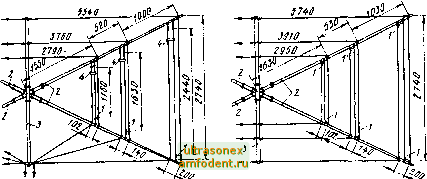

Принцип построения, все необходимые размеры как активных элементов, так и пассивных выполненных в качестве рефлекторов показаны на рис.38 и 39. Вертикальные стороны элементов в виде петель, для того чтобы компенсировать укорочение стороны до> /8. Полная длина рамок в этом случае становится немного больше, чем у полноразмерного квадрата , но резонансная частота рамок изменяется не сильно, так как происходит взаимное влияние проводников, сосговляющих петли.


к передатчику

Рис.38.

Рис.39.

Проволочные элементы активных вибраторов и рефлекторов крепятся на бамбуковых распорках 2 рис.38 и 39. Желательно поставить и дополнительные вертикальные распорки 3, которые придают дополнительную прочность конструкции. Длину вертикальных распорок можно определить из рисунка. Они также, желательно, выполняются из диэлектрика, но могут быть и металическиим. Характеристики антенны при этом не должны значительно изменяться. Более того, поскольку антенна оказалась заземленной по постоянному току, значительно уменьшились помехи от статического электричества.
