НЕТРАДИЦИОННЫЕ НЕСУЩИЕ КОНСТРУКЦИИ ДЛЯ ДВОЙНОГО КВАДРАТА .

Радиолюбители в своей практике в основном используют при строительстве антенн двойной квадрат несущую систему типа еж или конструкцию схема которой показана на рис.20. Но были предложенны несколько нетрадиционных несущих конструкций для антенн двойной квадрат .

Ниже описуваются такие конструкции, которые несомненно заинтересуют радиолюбителей.

ДВОЙНОЙ КВАДРАТ НА ДИАПАЗОН 28 Мгц.

На рис.48 показана несущая конструкция антенны двойного квадрата на диапазон 28 Мгц. Аналогичную конструкцию можно, естественно, применить и на других диапазонах.

Данная антенна изготовлена из медных трубок диаметром от 10 до 16 мм. Можно так же применить медный канатик, но тогда необходимо, чтобы горизонтальные несущие диэлектрические распорки были по длине равные горизонтальным элементам антенны. Шлейф рефлектора может быть изготовлен из голой медной проволоки диаметром 3-4 мм. Дело ВТОМ, что когда при настройке придется паять перемычку, к тонкому проводу это сделать куда проще, чем к довольно таки толстой трубке.

Крепление для рамок может быть изготов-ленно из деревянных реек. Рамки прикреплены к рейкам на изоляторах. Все необходимые размеры для диапазона 28 Мгц. приведены на рис 48. Периметр рефлектора больше периметра вибратора на 5%. Антенна запитывается коаксиальным кабелем с волновым сопротивлением 75 Ом. призвольной длины. Хотя на рисунке дано расстояние между элементами равное 1400 мм., но это расстояние не критично, и может изменяться от 0,2 до 0,1 . Все эти размеры Вы можете найти в описании антенны

типа ЕЖ .

Настройку антенны можно произвести с помощью индикатора напряженности попя, схе-ма которого показана на рис.49. Дроссели Др. 1 и Др.2 намотанны на резисторах.МЛТ-2 прводом ПЭЛ-0,1 в один слой, сопротивления по 100 Ком. Антенну настраивают на частоте 28.5 Мгц. Индикатор поля должен находится от антенны как минимум на 3-4JL Шлейф длиной 90 см. начинают постепенно закорачивать и наблюдая значения, на которые отклоняется стрелка в измерителе напряженности поля, устанавливают максимум. Далее подбирая расстояние между элементами добиваются также максисального значения. После этого необходимо еще раз настроить рефлектор. После этого настройку антенны можно считать законченой. Перемычку припаивают.


Рис.48.

егса

л, m:s

Рис.49

ЭКОНОМИЧНАЯ КОНСРУКЦИЯ КВАДРАТА

Радиолюбителем UB5KBC была предложена несущая конструкция антенны двойной квадрат , которая треебует для своего изготовления значительно меньше конструктивного материала по сравнению с распространенными вариантами антенн (еж, крестовина с траверсой). Антенна так же имеет гораздо меньшую парусность.



Элементы на более высокочастотные диапазоны мокут быть размещены внутри при помощи капроновых растяжек.

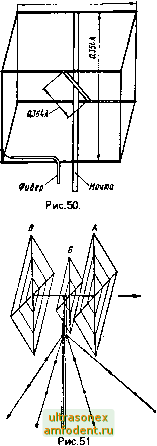

Конструкция антенны понятна из рис.50.

АНТЕННА КВАДРАТ НА ТРИ ДИАПАЗОНА

Конструкция антенны двойной квадрат дает возмодность создания многодиапазонныхь систем и всевозможных модификаций.

Ниже описывается еще одна антенна, котороя была предложена радиолюбителем UA1DJ.

Двойной квадрат с несущей системой типа еж несколько хуже переносит сильные ветра, поэтому в районах с сильными ветрами, рекомендуется применять антенны с несущей траверсой на которой крепятся проволочные элементы на изолирующих крестовинах.

Впреведенной ниже антенне расстояния между элементами близки к оптимальным на всех трех диапазонах.

Основой антенны является антенна двойной квадарат на диапазон 14 Мгц. Для диапазонов 21 и 28 Мгц. она является трех-элементной. Антенна выполнена на несущей траверсе, рамки поставлены углом вниз. На диапазоне 14 Мгц. антенна имеет максимальный коэффициент усиления для двух-элементной антенны, так как имеет оптимальное расстояние между элементами равное 0,2 .

Конструкция антенны показана на рис.51 Все три рефлектора расположены в одной плоскости (В), рамки директоров на 21 и 28 Мгц. в одной плоскости с активной рамкой на диапазон 14 Мгц (А), активные рамки диапазонов 21 и 28 Мгц на самолстоятельных распорках в середине несущей траверсы (Б) расстояние А-Б равно 165 см., Б-В равно 260 см. Остальные все необходимые размеры приведены в таблице.

Питание антеннына диапазон 14 и 28 Мгц. осуществляется по коаксиальному кабелю с волновым сопротивлением 75 ом. Антенна на диапазон 21 Мгц. запитывается коаксиальным кабелем 50 ом. Фидеры включены внижние углы рамок.

0.2 К


Диапа-

длина

длина

длина

длина

длина

стороны

шлейфа

стороны

стороны

шлейфа

рамки А

рамкки Б

рамки Б

рамки В

рамки В

ТРЕХ ДИАПАЗОННЫЙ КВАДРАТ UA4IF.

В свое время известный коротковолновик UA4IF, применял тройной квадрат на диапазон 14 Мгц. На рис. 52 показана схема этой антенны. Из рисунка видно, что она имеет симметричную конструкцию, которая довольно таки хорошо держится на



опорной мачте. Антенна имеет три элемента на диапазон 14 МГЦ, а также по 4 элемента на диапазоны 21 и 28 Мгц.

Рамки всех трех рефлекторов расположены в од-ной плоскости (А), далее следуют активные рамки на 21 и 28 Мгц (Б), в плоскости (В) активные рамки на 14 Мгц и первые директоры на 21 и 28 Мгц. Также в одной плоскости (О расположены директор 14 Мгц и вторые директоры 21 и 28 Мгц. Если внимательно проанализировать межэле-

ввоо

Рис.52.

ментные расстояния на различных диапазонах, то можно убедиться, что эта антенна имеет размеры близкие к оптимальным на всех диапазонах.

Размеры антенна анологичны размерам антенны показанной на рис.51 и их можно взять из соответствующей таблице. Сторона директора на 14 Мгц рамена 5 метров. Длина шлейфа равна 1,5 метра.

Все три антенны запитываются отдельными коаксиальными кабелями с волновым сопротивлением 50 ом.

ДВУХ-ЭТАЖНАЯ ДВУХЭЛЕМЕНТНАЯ АНТЕННА.

Известно.что добавление второго этажа антенны является эффективным способом увеличенгия ее усиления.

Радиолюбителями UA90S и UA9PP были проведены эксперименты и предложены следующие антенны.

Антенна представляет собой двух этажную антенну с треугольными рамками, где периметр треугольников близок к длине волны. Схема антенны приведена на рис. 53, вернее ее элемент. Директор и рефлектор имеют одинаковую конструкцию.

В несущей конструкции такой антенны характерно то, что горизонтальная распорка сама служит проводящим элементом.

Ниже в таблице даны размеры для трехэлементной и двухэлементной антен. Треугольные антенны имеют в своих вершинах 60 градусов, т.е. треугольнтки равносторонние.

Входное сопротивление двухэлементной антенны равняется 40 ом, трехэлементная антенна имеет входное сопротивление 30 ом. Антенны могут запитываться коаксиальным кабелем через Г-согласующее устройство, не-


Рис.53.

Наименование

Тип антенны

элемента

2-элементная

3-элементная

Периметр вибратора

(одного треугольника)

2180

2140

Периметр рефлектора

2280

2260

Периметр директора

2030

Расстояние вибратор-

-рефлектор

Расстояние вибратор-

-директор
