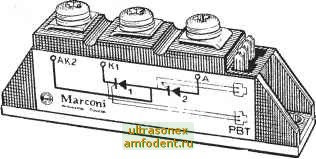

Рис t) 4. ! l.iacTMiicaiHbiH модуль

НО соединять с медью (Xcidig, 1984J. В результате образуются эвтектики меди с ридственной ей окисью меди при температуре плавления близкой к 1070° С.

Обычно структура тиристора напаивается на медный слой, покрывающий керамическое основание, и приборы диаметром до 15 мм (обычно на средний ток 90 А) мигут быть собраны в такой блок. Катодный контакт может быть прижимным или паяным. Пластмассовые модули иногда также имеют прижимной контакт с основанием. Эта конструкция весьма полезна в случае приборов, рассчитанных на большие токи, где необходимо иметь более совершенные контакты.

Пластмассовые модули весьма привлекательны для пользователей, потому что их легко монтировать в силовых цепях и установочными винтами крепят к о.хладителю без каких-либо дополнительных изолирующих прокладок. Тиристорные структуры при сборке в пластмассовый модуль должны быть пассивированы твердым покрытием, и обычно блокирующая способность их ограничивается 1600 В.

Корпуса в штыревом исполнении (рис. 6.5) являются .хорошим компромиссом между низким тепловым сопротивлением и сложностью монтажа. Эти корпуса используются для дискретных тиристоров иа токи в пределах от 5 до 150 А. Тиристорная структура напаивается на штыревое основание, выполненное из меди для обеспечения лучшей теплопроводности, а контакты припаиваются к катодному и управляюи1ему электродам.

Рассматриваемая конструкция герметична: структура защищается крышкой, которая имеет трубки для катодного и управляющего выводов. Крышка устанавливается на основание прибора и после наполнения корпуса инертным га.зом запаивается. Конструкция крышки обеспечивает изоляцию корпуса, так как правильно сконструированные выводы катода, управляющего электрода и анода должны быть разнесены в пространстве для обеспечения защиты от пробоя между ними при высоком напряжении.

Поскольку тиристор в этом случае защитен герметичным корпусом, можно использовать любой стан.цартный вид пассива-

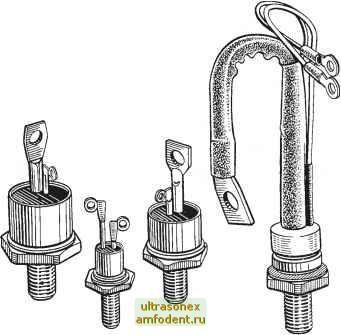

Рис. 6.5. Тиристоры штыревого типа

ции, ПОЗВОЛЯЮЩИЙ, если потребуется, применять высоковольтные тиристорные структуры. Структура тиристора непосредственно припаивается к медному штыревому основанию, которое в свою очередь привинчивается к охладителю, поэтому тепловое сопротивление между структурой и охладителем очень мало. Однако при этом невозможно обеспечить электрическую изоляцию от корпуса; охладитель будет в основном находиться под потенциалом анода.

Прибор в корпусе с плоским основанием показан на рис. 6.6. Он может содержать напаянную структуру и в этом случае очень похож на тиристор со штыревым основанием. Следует заметить, что прибор на рис. 6.6 очень просто изолировать с помощью тонкой изолирующей пленки между его основанием и охладителем. Прибор в корпусе с плоским основанием может также иметь прижимной контакт. В корпусе тиристора с прижимным контактом выпрямительный элемент находится под давлением, создаваемым внутренней пружиной. Такой тип корпуса применяется в более мощных тиристорах, чем в случае с паяными контактами (на средний ток более 200 А), и если необходим более простой монтаж. Прибор помещается на охладитель и скрепляется с ним болтами по четырем углам основания.

Рис. 6.6. Тиристор с плоским основанием

Корпус таблеточного типа с прижимными контактами показан на рис. 6.7. Он не содержит внутреннего прижимного устройства, и, следовательно, используется внешнее прижимное устройство. Как и на рис. 5.12,6, корпус имеет молибденовую прокладку, которая давит на кремний (в некоторых конструкциях может включаться мягкая серебряная фольга между молибденом и выпрямительным элементом в качестве границы раздела, которая поглощает неровности и улучшает тепловой контакт).

Внешние электроды корпуса изготавливаются из меди. Молибден выбирается в качестве границы раздела между хорошо проводящей медью и кремниевой структурой потому, что его коэффициент теплового расширения скорее соответствует кремнию, чем меди, и сводит до минимума термические напряжения. Электроды и структура тиристора охватываются ке-

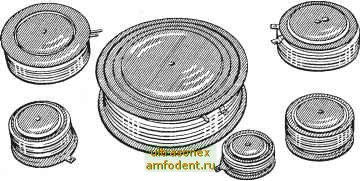

Рис. 6.7. Тиристоры таблеточного типа
